Регулировка стояночного тормоза на Калине: необходимость процедуры и пошаговая инструкция

Лада Калина

Система стояночного тормоза (ручник) Лады Калины — вещь довольно надёжная. Однако и она нуждается в периодической регулировке из-за износа деталей и ошибок водителя. Эта простая процедура не требует обязательного обращения в сервис — подтянуть ручник Калины автолюбитель может самостоятельно.

Основные причины и признаки неисправности ручного тормоза Лады Калины

Если остановившись на уклоне и поставив «Калину» на ручник, вы замечаете, что машина начинает медленно откатываться, нужно в ближайшее время заняться осмотром и диагностикой системы стояночного тормоза. По результатам осмотра следует отрегулировать имеющийся механизм или заменить его неисправные детали.

Также диагностика необходима, если при движении вы слышите характерные звуки трения тормозного барабана о колодки со стороны задних колёс.

Причины неисправности ручного тормоза таковы:

  1. Износ. Эта причина является самой распространённой. «Калина» оснащается барабанными тормозами, которые блокируются ручником — со временем рабочая поверхность тормозных колодок и барабана стирается, что и приводит к неисправности.
  2. Езда с поднятым рычагом стояночного тормоза. Даже одной такой поездки может быть достаточно, чтобы сточить колодки.
  3. Замена тормозных колодок или барабанов без установки новых настроек ручника. Если задние колёса автомобиля остаются частично заблокированными после снятия с ручника, то, скорее всего, нужно просто ослабить натяжение тросика.

Отрегулировать или поменять?

Чтобы определить, можно ли отрегулировать стояночный тормоз или лучше поставить новый, вспомните, давно ли вы меняли тормозные колодки и барабаны сзади. В среднем замена задних колодок необходима раз на 50–80 тыс. км, однако периодичность зависит и от манеры езды. При высоком износе колодок стояночный тормоз не будет эффективен (как и тормозная система автомобиля в целом). Осмотрите колодки: если их толщина меньше 1,5 мм, нужна срочная замена. Кроме того, попробуйте развести колодки отвёрткой вручную. Они должны разводиться без чрезмерного усилия.

Если толщина в пределах допустимой, обратите внимание на тормозной барабан. Измерьте штангенциркулем его диаметр. При значении выше 20 см барабан должен быть заменён на новый.

Если на колодках или барабане вы заметите потёртости, трещины, сильную коррозию, замените повреждённые детали. Пытаться восстановить узлы неопытному автомобилисту не рекомендуется.

Если все осмотренные узлы автомобиля в порядке, но стояночный тормоз всё же не работает, проблема заключается в тросе. При его обрыве ручник будет подниматься без какого-либо усилия — в этом случае деталь однозначно требует замены. Натянуть трос можно своими руками, однако если он уже поднят на максимум и подтяжка невозможна, стоит пойти на замену.

Есть ещё один признак того, что стояночный тормоз пора регулировать: при затягивании ручника вы слышите менее двух или более четырёх щелчков фиксатора. В процессе эксплуатации допускается увеличение количества щелчков до шести.

Настраиваем ручник на хэтчбеках и универсалах Калина

Убедившись, что все узлы тормозной системы в норме, вы можете приступать к регулировке. Цель: добиться того, чтобы полная блокировка задних колёс происходила при 2–4 щелчках фиксатора рычага.

  1. Если блокировка происходит быстрее, нужно чуть удлинить трос и проверить снова.
  2. Если приходится ожидать пяти и более щелчков, следует укоротить его, подбирая нужную длину экспериментально.

Эта работа может быть выполнена самостоятельно, без помощника, но потребуется наличие эстакады или смотровой ямы. Также понадобятся:

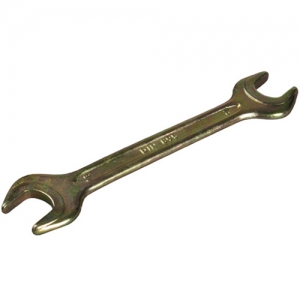

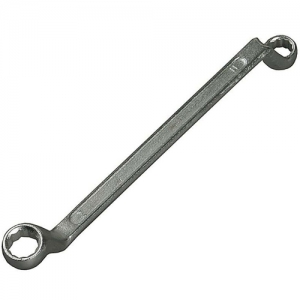

  • два ключа на 13 (рожковый и накидной);

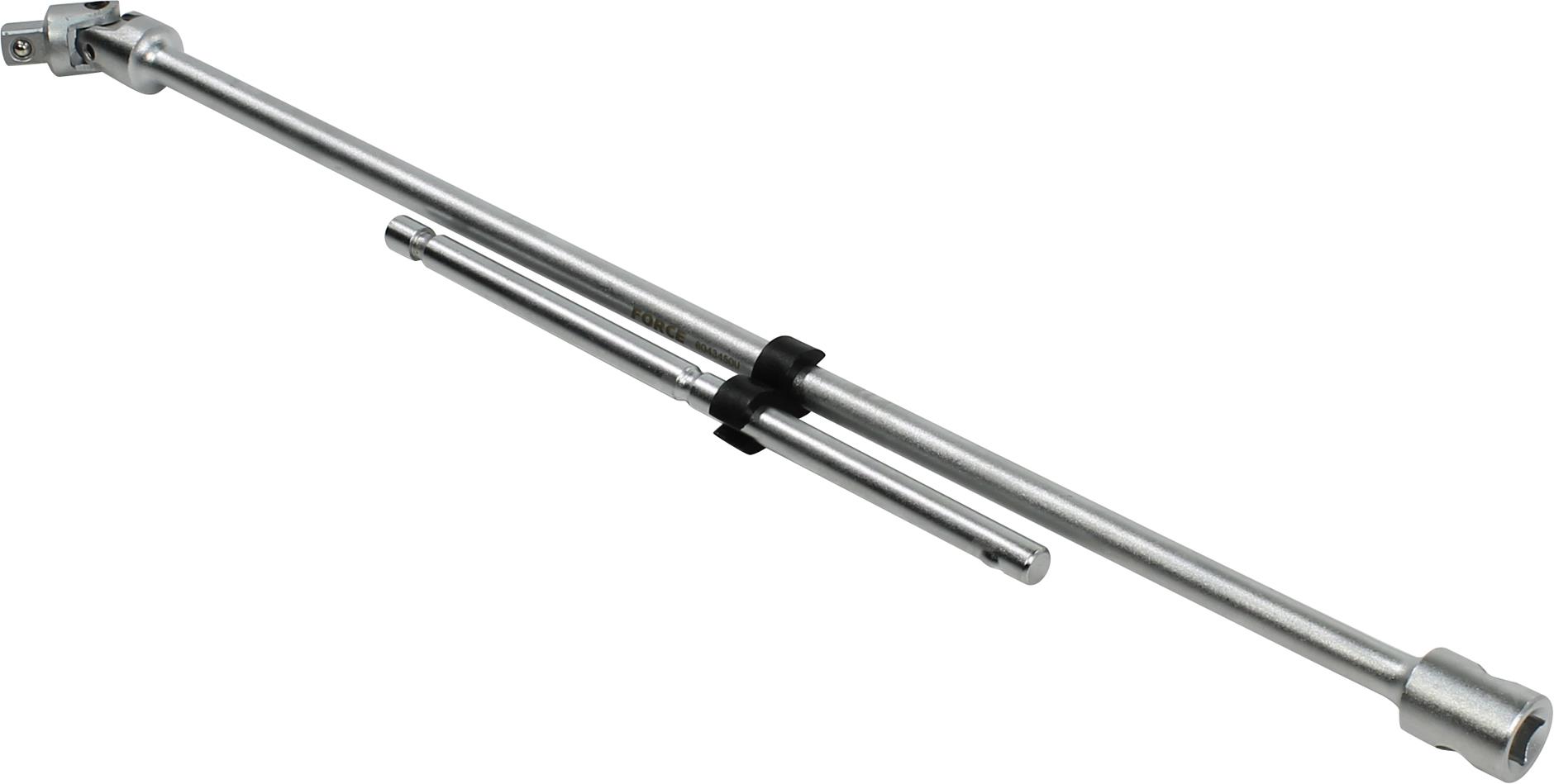

  • вороток с удлинителем и головками на 10 и 13;

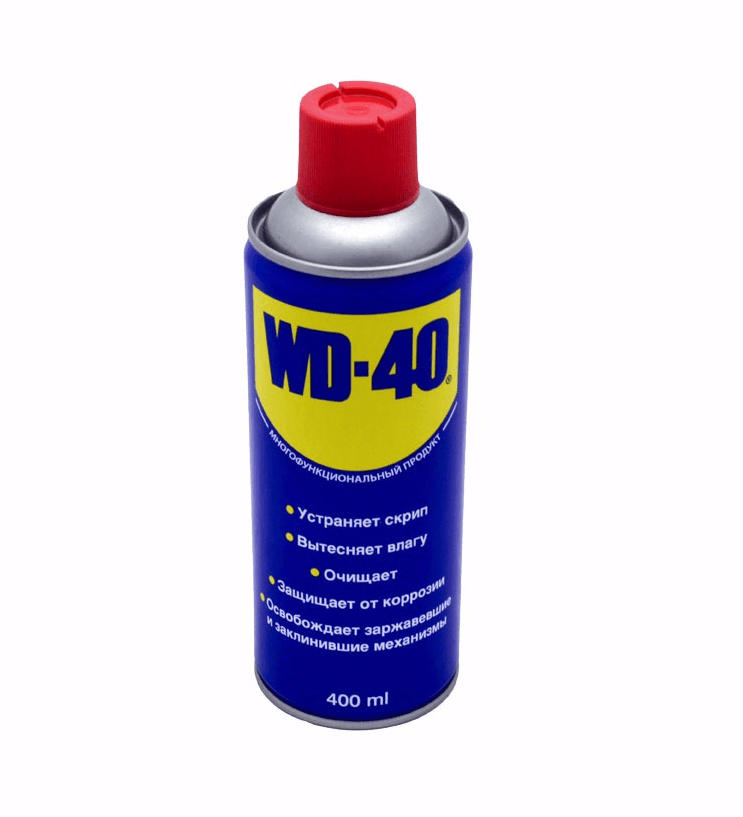

  • средство типа «жидкий ключ» (WD-40).

Инструменты, необходимые для настройки — галерея

Порядок действий прост:

  1. Поставив машину на эстакаду, включите первую или вторую передачу. Под передние колёса установите антиоткатные упоры или кирпичи.
  2. Обработайте все резьбовые соединения WD-40 за 10–15 минут до начала работ. Так будет проще открутить гайки, не повредив резьбу.
  3. Опустите рычаг ручника.
  4. Снимите глушитель с резиновых подушек.
    Глушитель Калины
    Для регулировки ручника нужно снять глушитель с резиновых подушек
  5. Открутите четыре болта защитного экрана (головкой на 10) и снимите его.
    Защитный экран
    Следует открутить защитный экран с четырёх точек крепления

    Под ним находится тяга стояночного тормоза, уравнитель, два тормозных троса (левый и правый).

    Тяга стояночного тормоза
    Под защитным экраном находится тяга ручника Калины
  6. Ослабьте дополнительную гайку на тяге накидным ключом на 13, удерживая основную рожковым. Для регулировки вам потребуется основная гайка на тяге. Если нужно укоротить трос и, соответственно, добиться более ранней блокировки колёс, гайку следует закручивать; при необходимости увеличить длину — отвинчивать.
  7. После каждых 3–5 оборотов гайки проверяйте работу ручника, добиваясь, чтобы полная блокировка происходила при 2–4 щелчках фиксатора.
  8. Вывесив задние колёса, проверьте тормоз. При поднятом ручнике колёса должны блокироваться, а при опущенном — вращаться ровно, не задевая колодки. Если всё в порядке, затяните контргайку.
  9. Установите на место защитный экран и глушитель. Гайки на креплениях затягивайте осторожно, иначе можно сорвать резьбу.
  10. Проверьте работу стояночного тормоза на уклоне в 25%. Если автомобиль откатывается, требуется замена тросика.

Устройство стояночного тормоза и процедура его регулировки аналогичны для всех моделей семейства Калина 1 (седан, хэтчбэк, универсал) и Калина 2 (хэтчбэк и универсал). Особняком стоит Kalina 2 Sport, у которой сзади вместо барабанных тормозов более современные дисковые. Проверять колодки авто Калина Спорт нужно так:

  1. Поднимите авто домкратом, снимите колесо.
  2. Проверьте, является ли износ равномерным на всей видимой части диска. Если нет, стоит пойти в автомастерскую, где проведут подробную диагностику.
  3. Через смотровое отверстие проанализируйте тормозные колодки. Если установленные детали выглядят более тонкими, чем новые, требуется замена.

Регулировка стояночного тормоза: видео

Не забывайте, что эффективная работа ручного тормоза зависит от трёх элементов: тросика, задних тормозных колодок и тормозных барабанов. Все они должны быть исправны. Регулярно осматривайте эти и другие важные составляющие автомобиля и своевременно меняйте. Тогда вы будете уверены в работе ручника, а значит, и в своей безопасности.
