Пошаговая инструкция изготовления и установки «ангельских глазок»

Установка

«Ангельские глазки» — популярный тюнинг, который мало кого оставляет равнодушным. Эффектный вид оптики заметно преображает автомобиль. При этом необязательно тратить много денег: себестоимость материалов небольшая, а сделать всё своими руками по силу каждому. Особенно с нашей инструкцией. Исключите спешку, и совсем скоро ваши фары засветят по-новому.

Зачем нужны такие фары и как их выбрать

Основная роль «ангельских глазок» — эстетическая. Автомобиль с модернизированными фарами привлекает внимание, особенно ночью. Есть и практическая составляющая: ваша машина станет заметнее для других участников движения.

По типу конструкции «глазки» бывают двух видов:

  • LED или светодиодные — нормально работают при минусовых температурах, имеют высокий срок службы и при правильном подключении редко выходят из строя. Готовые комплекты стоят дорого, но можно сделать их самостоятельно и сэкономить в несколько раз. Создать «глазки» можно с помощью оргстекла, светодиодной ленты или отдельных светодиодов. Первый вариант самый доступный и наименее трудозатратный. Его мы и рассмотрим в нашем руководстве;
  • CCFL или неоновые — светят более равномерно (внутри трубки разогретый газ), но менее ярко. Не любят мороз и достигают максимальной яркости только через 2–3 минуты. Для работы нужны блоки розжига, которые отличаются недолговечностью. Основное преимущество — невысокая цена на готовые комплекты.
Ангельские глазки на Приору
Установка «ангельских глазок» буквально преобразила ЛадуПриору

Можно ли использовать красные линзы

Технически подсветка может быть любого цвета, но лучше не выбирайте синий и красный. Сотрудники ДПС расценивают использование таких цветов в оптике, как имитацию «мигалок», и обязательно захотят с вами пообщаться по этому поводу. В крайних случаях могут даже забрать автомобиль на штрафплощадку. На «ангельские глазки» белого, жёлтого или оранжевого цвета они реагируют спокойно (в большинстве случаев). Многоцветные огни нередко рассматриваются сотрудниками ГАИ как вызов и незамедлительно вызывают соответствующую реакцию.

Какие штрафы предусмотрены за нарушение

Для любителей поспорить приведём выдержки из ПДД.

п. 12.4 ч.1 Установка на передней части ТС световых приборов с огнями красного цвета или световозвращающих приспособлений красного цвета, а равно световых приборов, цвет огней и режим работы которых не соответствуют требованиям Основных положений по допуску ТС к эксплуатации и обязанностей должностных лиц по обеспечению БДД.

https://www.drive2.ru/c/1296154/

Для непонятливых предусмотрены санкции в виде штрафов:

  • на граждан — 2,5 тыс. руб.;
  • на должностных лиц — от 15 до 20 тыс. руб.;
  • на юридических лиц — от 400 до 500 тыс. руб.

Помимо этого, неразрешённые приборы и приспособления конфискуются. Нарушителю также грозит запрещение эксплуатации ТС со снятием ГРЗ.

Красные ангельские глазки
За такой тюнинг инспекторы ГИБДД наверняка выпишут штраф

Заменят ли «ангельские глазки» дневные ходовые огни

Вопрос о том, можно ли ездить с «ангельскими глазами» вместо ДХО несколько лет назад активно обсуждался на всех тематических форумах. Мнения были разными, но большинство водителей склонялось к тому, что «глазки» ходовые огни не заменяют. Хотя на практике инспекторы ГИБДД практически никогда не обращают внимания на тюнингованные таким способом автомобили.

С ПТФ езжу, но пробовал только с «глазками» и габаритами — никто не останавливает, ничего не спрашивают, наверное, прокатывает. Думаю насчёт того чтобы отдельно на «глазки» запитать и вообще только с ними ездить, ибо убивает «туманки» менять (не подлезешь) и что в салоне вечно вечерний свет включён.

winnehr

http://forums.drom.ru/toyota-harrier-highlander-kluger-lexus-rx/t1151572717-p8.html

Законность использования «светящихся колец» вместо ДХО

Насчёт использования «светящихся колец» вместо дневных ходовых огней ответ также неоднозначный. ДХО должны быть отдельным устройством, поэтому использовать габариты вместо них нельзя (пункт 19.5 ПДД). «Ангельские глазки» находятся внутри фары и выполняют роль габаритов. На практике если яркость модернизированных габаритов хорошая, то полицейские за них не штрафуют, но тут как повезёт.

Светящиеся кольца авто
Являются ли «ангельские глазки» дневными ходовыми огнями? Инспекторы ГИБДД уверены, что нет

Как сделать хорошие «глазки» своими руками: инструмент и материалы

Необходимые для работы инструменты:

  • промышленный фен — без него тоже можно справиться, но будет гораздо сложнее;
  • плоскогубцы;
  • плоская отвёртка;
  • паяльник — можно и на скрутках, но такое соединение будет ненадёжным;
  • электродрель;
  • тонкая пилка по металлу;
  • перчатки;
  • жестяная банка или другая круглая форма.

Используемые материалы:

  • 4 светодиода на 3,5 вольта;
  • 4 сопротивления (резистора) на 220 Ом;
  • изолента;
  • 2 пластиковые трубки из оргстекла;
  • герметик для крепления стекла фары;
  • двухкомпонентный эпоксидный клей.

Пошаговая инструкция изготовления «ангельских глазок» для авто

В первую очередь вам нужно снять фару и демонтировать стекло. Для этого прогрейте край стекла фары промышленным феном, чтобы разогреть заводской герметик. Как альтернативный метод — можно засунуть фару в духовку на 10–15 минут при температуре 60–80 градусов. После чего аккуратно поддевайте стекло плоской отвёрткой по шву, пока оно не начнёт отделяться от фары. Скорее всего, придётся приложить определённые усилия, но без «фанатизма» (стекло может отколоться или лопнуть).

Отделяем стекло от фары
Предварительно разогрейте герметик и соблюдайте осторожность — при отдедении от фары стекло может отколоться

После разбора фары обязательно соблюдайте чистоту. Используйте перчатки и избегайте попадания герметика или клея на стекло и отражатель.

На следующем этапе нужно измерить точный диаметр необходимого кольца и подобрать подходящую форму. Для этого подойдёт жестяная банка, бутылка, чашка или другой круглый предмет. Только учтите, что пластик придётся сильно нагреть, чтобы он начал гнуться, поэтому используйте устойчивые к высоким температурам предметы.

Форма для оргстекла
Используйте плоскогубцы и перчатки, чтобы не получить ожог при нагреве

Нагрейте пластик с помощью строительного фена или в духовке. Учтите, что температура плавления органического стекла — 160 градусов, не превышайте её. После чего плоскогубцами обверните вокруг банки. Не отпускайте 2–3 минуты, чтобы пластик остыл и принял форму.

Теперь отрежьте лишние концы и просверлите по торцам трубки отверстия по размеру светодиода.

Подготовка места под светодиод
Просверлите отверстие в каждом конце трубки

Пришло время подготовки самих светодиодов. Соедините их плюсовые ножки с резисторами. В крайнем случае, можно обойтись и без паяльника, просто скрутив детали вместе и зажав плоскогубцами. Но со временем провод отсоединится из-за постоянной вибрации, и тогда придётся опять разбирать фару.

Соединение с резистором
Соедините резисторы с плюсовым контактом светодиода

Минусовые ножки соедините вместе и дополнительно удлините их двухжильным проводом. Длину рассчитайте так, чтобы смогли подключиться к контактам габаритов.

Соединение минусовых проводов
Спаяйте вместе два «минуса» и удлиняющий провод

Соедините два минусовых контакта с удлиняющим проводом. Следите за изоляцией, чтобы «плюс» и «минус» не соединились. Самое время проверить работоспособность конструкции. Проще всего это сделать с помощью 9-вольтовой батарейки. Осуществить это можно просто подсоединив «плюсовые» и «минусовые» провода к соответствующим контактам батарейки. Если всё в порядке, то можно переходить к сборке.

Финальная спайка
Проследите, чтобы все соединения были надежными

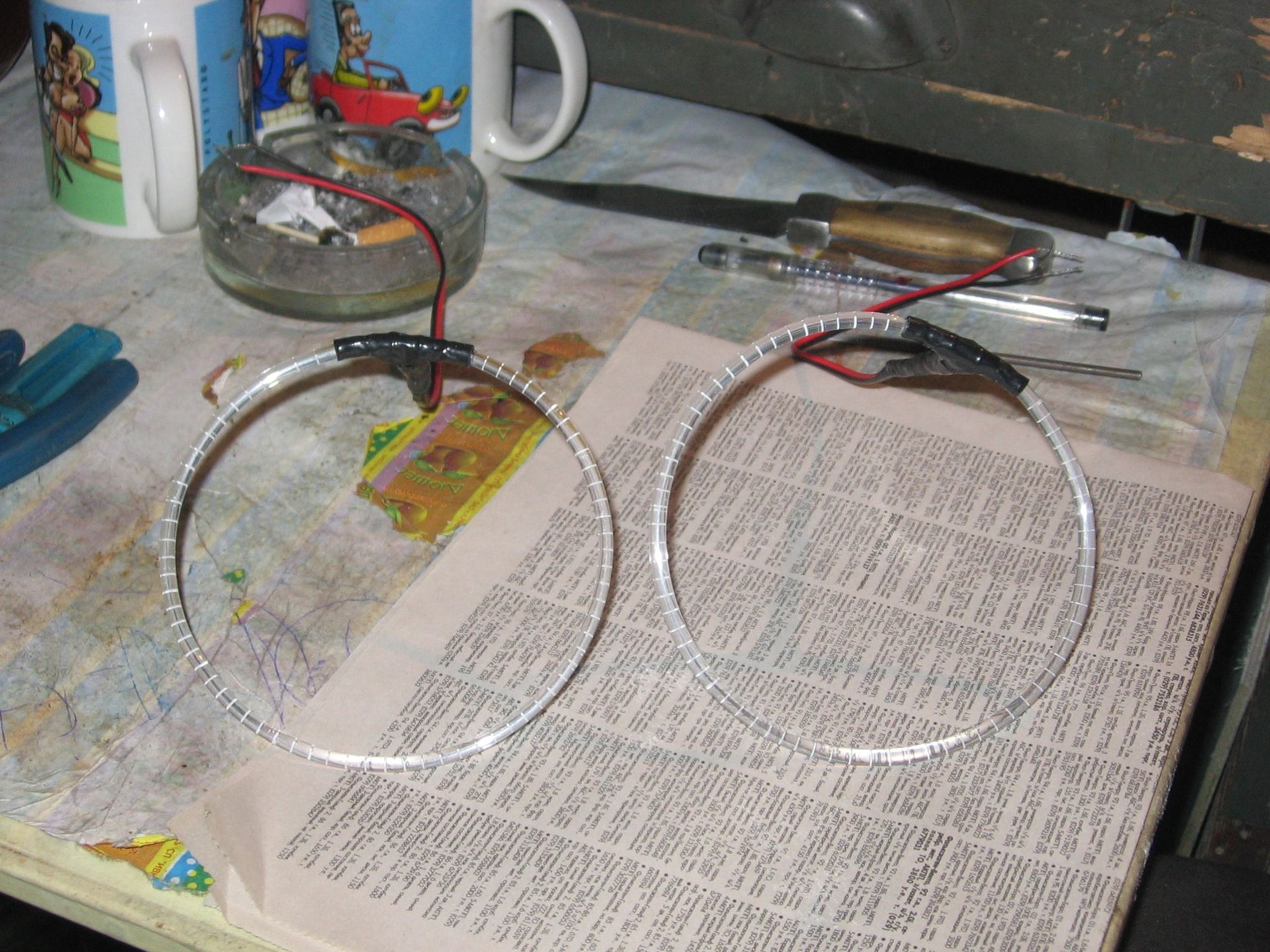

Окончательно заизолируйте все контакты изолентой и вставьте светодиоды в подготовленные ранее отверстия на концах трубок. Зафиксируйте их на месте с помощью клея.

Изоляция и сборка
Заизолируйте все контакты и подсоедините светодиоды к кольцу

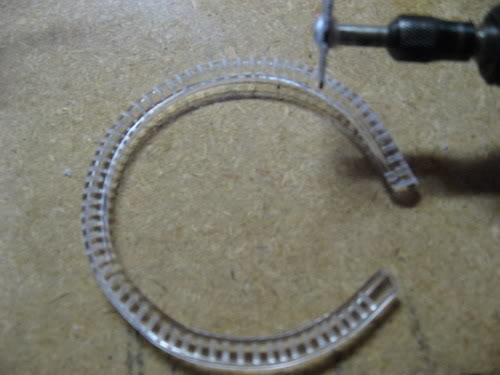

Для более эффектного вида сделайте насечки на обратной стороне кольца.

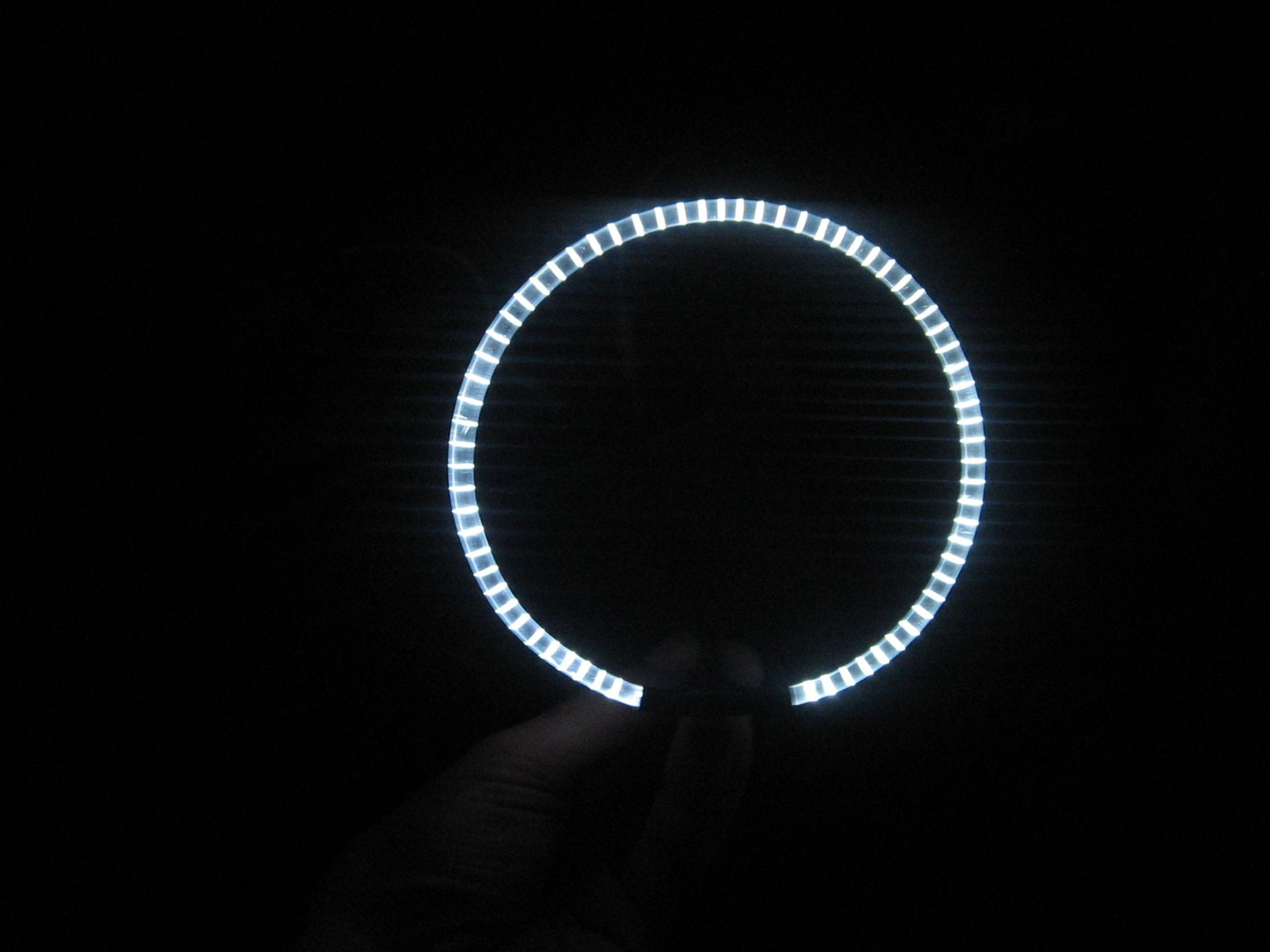

Фотогалерея: установка светодиодных «ангельских глаз»

Теперь приложите готовые кольца на место. Если корректировка не требуется, то подсоедините контакты к проводам габаритов и окончательно приклейте кольцо. Используйте двухкомпонентный эпоксидный клей или другой специальный для пластика. Главный критерий — отличная сила сцепления, чтобы деталь не отвалилась впоследствии из-за постоянной вибрации при движении.

Подключение к габаритам
При соединении соблюдайте полярность

Избегайте попадания лишнего клея на отражатель. Можно использовать небольшие куски двухстороннего скотча как альтернативный метод крепления. Но для хорошего сцепления нужен дорогой скотч, а его белые части будут видны при свечении (зависит от конструкции фары).

Примерка «ангельских глазок»
Монтируем «ангельские глазки» на место

Последним этапом является это поклейка стекла и установка фары на предназначенное ей место. Нанесите умеренный слой герметика по периметру фары и приложите стекло.

Установка стекла на место
Нанесите новый герметик на место склейки

С помощью зажимов или других подручных средств зафиксируйте стекло на месте. Оно должно плотно прилегать и сохнуть около суток (смотрите инструкцию к герметику).

Используйте зажимы для фиксации
Срок высыхания герметика не менее 24 часов

Видео: как установить самодельные «ангельские глазки»

Как подключить стабилизатор напряжения (по желанию)

В электрической бортовой сети автомобиля напряжение «гуляет» от 12 до 16 вольт. А светодиоды плохо переносят такие перепады. Мы припаяли сопротивление к каждому светодиоду, чтобы отрегулировать напряжение. Но для более надёжной защиты нужен специальный стабилизатор. Проще купить готовый вариант и устроить его в соединение между «ангельскими глазками» и бортовой сетью машины.

Стабилизатор напряжения
Заводской вариант исполнения табилизатора напряжения

Если вы «продвинутый» электрик, то можете спаять простой стабилизатор самостоятельно. За основу взята микросхема L7812CV. Порядок соединения смотрите на фото ниже.

Стабилизатор своими руками
Схема соединения довольно проста

По этой схеме нужно минусовый контакт светодиода подсоединить к массе автомобиля, а плюсовой — к выходу стабилизатора.

Видео: подключение стабилизатора напряжения для светодиодов

Процедура изготовления и установки «ангельских глазок» непростая. Перед началом работ оцените свои способности и возможности, чтобы избежать возможных дополнительных затрат. Обдумайте, законны ли ваши действия и к каким последствиям они могут привести. Аккуратность и чистота обязательны для успешного завершения тюнинга оптики. Зато ваши усилия заметят все.
