Карбюратор на ВАЗ 2106 и 2107: определение неисправностей, ремонт своими руками, установка, регулировка

ВАЗ 2106 и 2107 — классика отечественного автопрома. Но какому любителю лихой езды не хотелось бы сделать свою машину более мощной и сохранить при этом объёмы потребляемого топлива? Бывалые механики знают, что для этого стоит всего лишь привести в порядок карбюратор машины и провести своевременный ремонт.

Какую модель карбюратора выбрать

Для любого автомобиля ВАЗ, начиная с 2101 и заканчивая 2107, подойдут только определённые модели карбюраторов.

Карбюраторы ДААЗ

Карбюраторы ДААЗ 2101, 2103, 2106. Производились они на Дмитровском Автоагрегатном Заводе, который выкупил лицензию у итальянской фирмы Weber, потому эти карбюраторы могут указываться под обоими названиями. Устройства не отличались сложностью конструкции, однако могли порадовать своих владельцев быстрым разгоном автомобиля и хорошей скоростью. Одной из самых больших проблем в установке этих моделей является их практическое отсутствие на рынке.

Помимо скорости и простоты, карбюраторы Weber обеспечивали и невероятно быстрый расход топлива — на 100 км эти «монстры» съедали по 10–14 л. горючего.

Карбюратор Weber

Мощный, но ресурсозатратный карбюратор Weber производился российским Дмитровским заводом по итальянской технологии

Карбюраторы «Озон»

Более технологичные модели, которые устанавливались уже в автомобили ВАЗ 2105 и 2107, тоже производились на Дмитровском Автоагрегатном Заводе. Однако они были не только более продвинуты и усовершенствованны, но и более экологичны. Именно за это они получили название «Озон». Такой карбюратор позволял сократить расход топлива до 7–10 л. на 100 км, при этом сохранив динамические характеристики своих предшественников. Минусом устройства стала сложность его сборки и постоянные загрязнения в одной из камер, которые приводили к тому, что заметно ухудшался разгон автомобиля, снижалась скорость и начинал барахлить мотор.

Карбюратор «Озон»

«Озон» — экологичнаямодель карбюраторов ДААЗ

Solex

Чуть позже появились карбюраторы ДААЗ 21053. Производились они по лицензии французской фирмы Solex, отсюда и взялось название моделей. Эти карбюраторы были мало чем похожи на предыдущие модели ДААЗ. Обновлённая конструкция с системой обратной подачи топлива позволяла сохранять по 400–500 мл горючего на 100 км. Эти карбюраторы отличались хорошей мощностью при малом расходе бензина. Недостатком устройства стали узкие топливные и воздушные каналы, которые очень часто забивались.

Карбюратор Solex

Карбюратор Solex удачно совместил в себе мощность и экологичность своих предшественников

Карбюраторы Solex имели множество вариаций с различными вспомогательными системами. В СНГ наиболее популярным стал вариант с электрическим клапаном холостого хода.

Нестандартный карбюратор Solex 21073

Зачастую пытливые автолюбители прибегали к самостоятельным заменам карбюратора. Одной из подходящих моделей оказался Solex 21073, знаменитый достаточно широки жиклёрами и каналами. Такой карбюратор увеличивал мощность автомобиля, однако вместе с тем поднимал и расход топлива — 9–12 л. на 100 км.

Solex 21083

Второй нестандартный карбюратор, который с некоторыми доработками подходит к моделям ВАЗ 2106 и 2107, это Solex 21083. После расширения диффузоров и установки жиклёров это устройство позволяет значительно поднять динамику автомобиля без особого расхода топлива. Однако процесс апгрейда карбюратора весьма сложен и трудоёмок.

Диагностика неисправностей

Для того чтобы понять состояние карбюратора в автомобиле, достаточно провести небольшую диагностику.

Признаки неисправности карбюратора:

  • автомобиль начал расходовать больше бензина, чем ему требовалось ранее;
  • двигатель начинает быстро перегреваться;
  • из глушителя валит чёрный дым и слышатся хлопки, «чихания» и «постреливания». Эти неисправности появляются при неправильном подсоединении высоковольтных проводов, позднем зажигании, неправильной работе трамблёра и коммутатора системы зажигания, после неудачного ремонта ремня ГРМ, при неподходящей топливной смеси;
  • автомобиль стал заметно терять мощность при движении;
  • машина разгоняется намного медленнее;
  • случаются провалы, когда при нажатии на педаль «газа» автомобиль не реагирует мгновенно, а ускорение происходит постепенно и с задержкой;
  • имеют место рывки — частые и короткие провалы;
  • происходит раскачивание — несколько провалов с незначительным интервалом.

Важно помнить, что перед тем, как приступать к ремонту карбюратора, следует провести диагностику всей системы питания двигателя и его технического состояния.

Характерные неисправности карбюратора:

  1. В поплавковой камере нет топлива или же топливная смесь слишком обогащённая/обеднённая. В этом случае двигатель машины не запускается совсем или запускается, но сразу же глохнет.
  2. Засорились каналы холостого хода или жиклёры.
  3. Электромагнитный клапан работает с перебоями.
  4. В блоке управления или же среди элементов экономайзера принудительного холостого хода (ЭПХХ) появились сбои.
  5. Начало некорректно работать или поплавилось резиновое уплотнительное кольцо.
  6. «Переливает» топливо, уровень в поплавковой камере не держится. Причина в разгерметизации топливного клапана.

Ремонт своими руками

Если вдруг ваш карбюратор пришёл в негодность, не стоит его выкидывать. Ремонт этого важного «органа» автомобиля заключается в максимально быстрой замене неисправных деталей. Для того, чтобы определить, какие детали необходимо заменить, следует разобрать, прочистить карбюратор и внимательно осмотреть составляющие механизмы.

Как снять карбюратор

Снятие карбюратора производится в том случае, если в нём обнаружена неисправность, но возможности сделать это методом частичной разборки нет. Также снимают карбюратор для его замены, регулировки и прочистки.

Снимается он следующим образом:

  1. Для начала удаляются всевозможные навесные части и тросы привода заслонок.
  2. Снимается со шпилек корпус воздушного фильтра. Для этого необходимо открутить все гайки, на которых он крепится к карбюратору. Отодвигается прижимная гайка и вытаскивается из кронштейна крепления оболочка троса воздушной заслонки.
  3. От загрязнений очищается наружняя поверхность деталей.
  4. Ослабляется трос привода воздушной заслонки и снимаются шланги подачи топлива и отвода картерных газов.
  5. Отсоединяется шланг между экономайзером и пневмоклапаном и шланг вакуумного распределителя зажигания.
  6. Затем откручиваются гайки, которыми карбюратор крепится к впускному коллектору.
  7. Снимается корпус карбюратора и чистой тряпицей глушится отверстие впускного коллектора, чтобы избежать засорения.

Не забудьте проверить целостность уплотнительной прокладки, которая находится между карбюратором и впускным коллектором. При необходимости замените её.

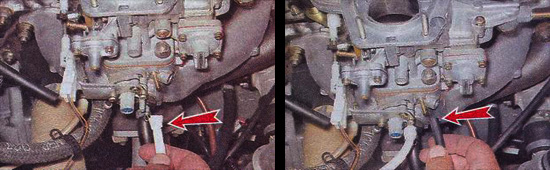

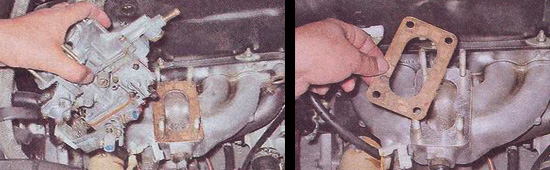

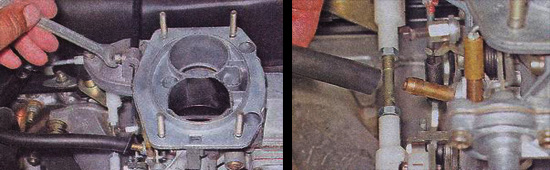

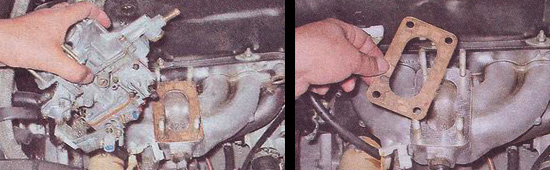

Фотогалерея: снятие карбюратора с ВАЗ

Как прочистить карбюратор

Прежде чем начать чистку карбюратора, вам необходимо тщательно подготовиться: купить в автомагазине специальный аэрозольный очиститель, вооружиться гладкими сухими тряпочками, насосом для накачки шин, снять карбюратор и разобрать его.

Прочистка жиклёров

Жиклёры — каналы подачи топлива и газа — чистят сжатым воздухом или жидким очистителем под давлением. Механическая чистка какими-либо ворсистыми или металлическими предметами запрещена.

При прочистке жиклёров сжатым воздухом (для этого можно использовать насос для шин) продувается корпус жиклёров холостого хода, главной дозирующей системы (воздушные и топливные), затем клапаны и каналы распылителя насоса.

При сильном загрязнении жиклёры помещают в ацетон, чтобы отложения размягчились или полностью растворились. Затем их следует продуть.

Таблица: значения калибровки жиклёров

Диаметр отверстий, мм Первая камера Вторая камера
Главный топливный жиклёр 1,35 1,25
Воздушный жиклёр 1,70 1,90
Топливный жиклёр холостого хода 0,45 0,60
Воздушный жиклёр холостого хода 1,80 0,70
Жиклёр насоса ускорителя 0,50
Перепускной жиклёр подачи ускорительного насоса 0,40
Топливный жиклёр обогатительного устройства 1,50
Эмульсионный жиклёр обогатительного устройства 1,70
Воздушный жиклёр обогатительного устройства 0,70

Промывка поплавковой системы

Чтобы попасть к поплавковой системе карбюратора, необходимо:

  1. Снять воздушный фильтр и хомуты крепления топливных шлангов.
  2. Отсоединить трос, который отвечает за пусковое устройство.
  3. Снять электрический разъём на электромагнитном клапане.
  4. Затем отвертеть крепящие болты и не переворачивая снять крышку карбюратора.

Чистить поплавковый отсек лучше всего резиновой грушей, тщательно втягивая остатки топлива из камеры. Ворсистые тряпки использовать не стоит — они могут случайно забить жиклёры.

В завершение очистки вы можете протереть дно поплавковой камеры жёсткой кисточкой.

Чтобы проверить, насколько хорошо вы очистили поплавковую камеру, необходимо вывернуть воздушные жиклёры и продуть эмульсионные колодцы. Если в них появляется грязь, промывку следует повторить и проверить тем же способом.

Отсек поплавковой системы

Чистить отсек поплавковой системы лучше всего резиновой грушей

Промывка дроссельной заслонки

Производится с помощью очистителя, который можно приобрести в специализированном автомагазине.

  1. Промывается сама дроссельная заслонка, а также все доступные элементы, каналы, клапаны и прочее. Особое внимание следует уделить каналу принудительной вентиляции картера, т. к. он засоряется чаще и сильнее других частей.
  2. После этого откручивается датчик холостого хода и промываются внутренние элементы.
  3. Процедура повторяется ещё раз.

Видео: как прочистить дроссельную заслонку на ВАЗ

Замена прокладки

Прокладка находится между корпусом карбюратора и его крышкой. Если во время разборки вы обнаружили какие-либо повреждения на прокладке, её стоит заменить.

Сделать это не так сложно — нужно просто демонтировать поплавок и поставить на место старой непригодной прокладки новую. Затем установить поплавок и вернуть крышку карбюратора обратно.

После промывки внутренних элементов карбюратора его следует продуть. Для этого отлично подойдёт воздушный или автомобильный компрессор.

Видео: как снять и прочистить карбюратор на ВАЗ

Регулировка карбюратора

После прочистки и ремонта карбюратора его следует отрегулировать.

Как установить уровень топлива

  1. Для начала необходимо отрегулировать поплавок, который в первую очередь влияет на расход топлива.
  2. Открутите винты крепления крышки и для удобства поставьте её вертикально. Следите за тем, чтобы игла легонько касалась поплавка.
  3. Проверьте, чтобы зазор между крышкой с установленной на ней прокладкой и нижней частью поплавка равнялся 6,2±0,25 мм. В случае несоответствия, исправьте тот момент, сместив язычок поплавка.
  4. После этого проверьте ход поплавка. Его величина должна составлять 8±0,25 мм.

Видео: как отрегулировать уровень топлива в карбюраторе ВАЗ

Регулировка пускового устройства

  1. Для этого карбюратор необходимо установить на двигатель, но не накрывать воздушным фильтром. После этого максимально оттянуть подсос.
  2. Затем надо прогреть двигатель и отвёрткой на треть приоткрыть воздушную заслонку. Тягу дроссельной заслонки необходимо подогнуть до 3200–3400 оборотов в минуту.
  3. Затем опустите заслонку и уменьшите количество оборотов до 2800–3000 в минуту.

Не упускайте из внимания отверстие под пробку — его необходимо зажимать, чтобы под диафрагмой пускового устройства образовывался разряжённый воздух.

Регулировка на холостом ходу

Производится при разогретом двигателе. Задействован только винт качества.

  1. Винтом качества разгоняем обороты двигателя до максимальной отметки.
  2. После этого винтом количества повышаем частоту вращения на 100–150 оборотов и не прекращая работы двигателя снижаем обороты на то же число, но уже винтом качества.

Такая операция завершает регулировку двигателя и обеспечивает ему качественную и устойчивую работу при минимально допустимом количестве угарного газа.

С помощью винта качества можно обеднить или обогатить топливную смесь — он отвечает за подачу бензина, и его закручивание обедняет горючую смесь, а откручивание — наоборот, обогащает.

Как установить агрегат на место

Собрать и установить карбюратор на место можно точно так же, как вы его разбирали, совершив все действия в обратном порядке.

  1. Карбюратор устанавливается на своё место, закручиваются крепёжные болты.
  2. Прикрепляются патрубки, через которых идёт подача топлива. Газовый трос подсоединяется к рычагу дроссельных заслонок.
  3. Крепится проводка.
  4. К распределителю зажигания подсоединяется вакуумный шланг, объединяются концевики ЭПХХ.
  5. После установки карбюратора производится его регулировка.

Видео: установка карбюратора на ВАЗ

Самостоятельно снять, разобрать, прочистить и установить на место карбюратор в ВАЗ 2107 и 2106 не так уж сложно. Главное — не пугаться огромного количества шлангов, клапанов, деталей и грязи и чётко следовать инструкциям.
