Как изготовить сабвуфер в машину своими руками

Построение полноценной системы автомобильного звука обычно начинается с фронтальных громкоговорителей. Именно они определяют качество и натуральность звучания, в том числе и на низких частотах. Об установке сабвуфера в машину задумываются, когда хочется чего-то большего: подчеркнуть глубину баса, усилить звуковое давление или даже получить новые физические ощущения. Причём необязательно покупать акустическую систему — её вполне реально сделать своими руками. Мы проведём вас подробно по этому процессу: от рассчёта короба до монтажа.

Динамики для сабвуфера

Сабвуфер — отдельная колонка, предназначенная для воспроизведения звуков самых низких частот. Главная составляющая любой акустической системы — динамик или головка громкоговорителя. Её задача — преобразовать электрический сигнал в колебания воздуха.

Для этого используют громкоговорители разных принципов действия. В сабвуферы устанавливают, как правило, электродинамические головки.

Под действием электрического тока в звуковой катушке (6) она колеблется в поле постоянного магнита вместе с диафрагмой (диффузором) (3), закреплённой на гибком подвесе (2). Эти механические перемещения преобразуют электросигнал в звуковые волны.

Параметры динамиков

Работу динамиков описывает множество параметров, которые можно найти в техническом паспорте. Многие из них используются в расчёте акустических систем. Главные среди параметров электродинамических головок:

• резонансная частота (F_s),
• добротность (Q_ts),
• эквивалентный объём (V_as).

Динамик — колебательная система. Чем легче диафрагма (диффузор) и жёстче подвес, тем выше резонансная частота. Для воспроизведения низких звуковых частот используют мягкие подвесы и тяжёлые диффузоры. Резонансная частота больших сабвуферных динамиков примерно 20—50 Гц.

Добротность отражает способность подвеса динамика гасить резонансные колебания диффузора. Чем лучше у него это получается, тем ниже добротность.

Эквивалентный объём динамика равен объёму воздуха, жёсткость которого при воздействии на него диффузора такая же, как жёсткость подвеса. Как понятно, эта величина не эквивалентна размерам корпуса колонки, как порой ошибочно полагают. Параметр зависит от механических свойств подвеса и размеров диффузора. Измеряется в литрах.

Размер динамика для сабвуфера

Для создания высокого звукового давления, эффективного и корректного преобразования сигнала в колебания воздуха требуются диффузоры большой площади. По этой причине в сабвуферах используют головки диаметром 6—15 дюймов.

Чем больше диаметр головки, тем сильнее звуковое давление, которое потенциально может обеспечить сабвуфер. Но большим динамикам требуются и большие короба. По этой причине размеры выбирают, ориентируясь на объём салона автомобиля.

Таблица: диаметр динамиков

Конкретный выбор за владельцем автомобиля. Когда требуется большая отдача от колонки, жертвуют местом. И наоборот, желая сэкономить пространство, останавливаются на динамиках меньшего диаметра.

Наиболее универсальный вариант — использование в сабвуфере головки 10–12 дюймов.

Виды сабвуферов

Все сабвуферы делятся на активные и пассивные. Для работы пассивного нужен внешний усилитель мощности низкой частоты, тогда как в активный усилитель уже встроен. Активный сабвуфер подключают к линейному выходу источника сигнала. Пассивный — к выходу для колонок.

Совмещение в одном устройстве излучателя звука и усилителя — удобное решение. Покупая активный сабвуфер, владелец автомобиля получает законченное устройство, которое можно подключить к выходу магнитолы.

К сожалению, покупные активные сабвуферы редко комплектуются высококачественными усилителями, что объясняется как ограничениями в габаритах, так и стремлением производителей изготовить массовый продукт.

Звучание любого динамика улучшается, если его установить в корпус. Он необходим для согласования звуковых волн, излучаемых передней и тыльной поверхностью диффузора.

Как активные, так и пассивные корпусные сабвуферы — самые распространённые.

При изготовлении корпуса или по-другому короба используют различные акустические оформления, о которых чуть ниже.

Особняком среди корпусных колонок держатся плоские сабвуферы, предназначенные для установки под сидение автомобиля. Как правило, это активные малогабаритные устройства, чьи акустические параметры оставляют желать лучшего. Их устанавливают при дефиците свободного места в автомобиле.

Сабвуфер без корпуса называют Free-Air или колонкой с открытым оформлением. Динамик такого устройства располагают на большом плоском экране, задача которого разграничить звуковые волны, излучаемые фронтальной и тыльной поверхностью диффузора.

Пример сабвуфера с открытым оформлением в автомобиле — динамик, установленный в заднюю полку. В то время как фронт его диффузора работает на салон, тыльная составляющая «остаётся» в багажнике. Для работы в этом режиме подходят динамики с добротностью 0,55—0,8.

Открытое оформление не получило массового распространения. Free-Air необходима жёсткая ровная площадка между хорошо изолированными друг от друга отсеками автомобиля. В современных транспортных средствах совокупность указанных условий практически не встречается. Приходится усиливать полку толстой плитой из МДФ или фанеры и принимать дополнительные меры для герметизации багажника.

Акустическое оформление корпуса сабвуфера

Наиболее популярные оформления корпуса — закрытый ящик и фазоинвертор. Иногда фанаты автозвука выбирают бандпасс, пассивный излучатель или акустическую нагрузку.

Закрытый ящик — это корпус колонки, объём которого соизмерим с эквивалентным объёмом динамика.

Его достоинство — хорошее сопряжение с акустическими параметрами автомобильного салона. Недостаток — низкий КПД, что требует более высокой мощности усилителя.

Фазоинвертор конструктивно представляет собой отверстие в корпусе или встроенную внутрь него трубу (порт фазоинвертора), соединяющую внутренний объём с внешним пространством.

В отличие от закрытого ящика, фазоинвертор не гасит колебания тыльной стороны диффузора, а дополняет ими основное излучение, увеличивая результирующую громкость звука.

Пассивный излучатель — разновидность фазоинвертора. Роль фазового порта в этом случае исполняет либо специально созданная подвижная система, либо обычный динамик, не подключённый к усилителю.

Одна из причин нелинейных искажений звука — несимметричная нагрузка на диффузор динамика, установленный в корпус. Перемещаясь наружу, мембрана испытывает минимальное сопротивление, тогда как в противоположном направлении ей противодействует упругость воздуха внутри корпуса. В качестве акустической нагрузки, уравнивающей условия, используют плоские панели и рассеиватели.

Акустическое оформление полосового типа или бандпасс представляет собой корпус, разделённый надвое перегородкой, в которой установлен динамик. Обе стороны диффузора в такой системе работают на ограниченное пространство.

У бандпасса четвёртого порядка звук выходит наружу через один порт. Конструкции шестого порядка оборудованы двумя портами, восьмого — тремя.

Бандпасс обеспечивает значительный прирост звукового давления в сравнении с закрытым ящиком и фазоинвертором. Но при этом полосовые колонки очень чувствительны к параметрам корпуса и сложны в изготовлении.

Особенности размещения

В замкнутом пространстве автомобиля мозг человека не в состоянии определить направление на источник низкочастотного звука. Поэтому, в отличие от динамиков средней и высокой частоты, место размещения сабвуфера не влияет на естественность звука и может быть любым. Но внушительную колонку куда попало не пристроишь. Экономя ограниченное пространство, её, как правило, прячут в багажник.

Вариантов расположения сабвуфера в багажнике седана или хэтчбека не так уж и много:

• за спинкой сидений диффузором в багажник,
• в крыле,
• в откидном подлокотнике диффузором в салон,
• в полке диффузором вверх,
• в нише запасного колеса.

Инсталляция сабвуфера за спинкой сидений диффузором в багажник — распространённое решение. Выбирая такой вариант для седана, необходимо обеспечить акустическую связь багажника с салоном.

Суммарная площадь отверстий между ними должна быть не меньше площади диффузора. Чтобы выполнить условие, возможно, понадобится «просветлить» полку: вырезать в ней дополнительное отверстие и замаскировать его сеткой или решёткой. То же самое относится и к варианту размещения сабвуфера в заднем крыле седана.

В хэтчбеке и в универсале, где багажник не изолирован от салона, инсталляция диффузором назад работает лучше и даже может создать дополнительный прирост звукового давления. Сабвуфер в крыле обеспечивает более глубокий бас.

Низкочастотная колонка в подлокотнике откидного сидения седана более точно воспроизводит звук, поскольку динамик работает непосредственно в салон.

Размер «окна» для динамика не должен быть меньше площади диффузора. Корпус сабвуфера устанавливают как можно плотнее к спинке сидения, «утечка» звука через щели влияет на качество его воспроизведения.

Размещение сабвуфера в задней полке диффузором вверх — наиболее выигрышное решение. Динамик, как и в случае с подлокотником, работает в салон. Кроме того, заднее стекло выступает в роли акустической нагрузки, обеспечивая дополнительное усиление низких частот.

Динамик сабвуфера в полу багажника (в нише запаски) хэтчбека и универсала фактически установлен в большую плоскую поверхность, что положительно влияет на воспроизведение низких частот. При этом следует позаботиться о защите головки и придумать, куда пристроить запасное колесо.

Как рассчитать короб

Акустические системы, в том числе и сабвуферы, рассчитывают с помощью компьютерных программ. Наиболее часто используют «WinISD» и «JBL Speakershop».

Исходные данные для расчётов — технические характеристики динамиков из встроенных в программы баз данных, или введённые вручную. Как минимум необходимо задать основные, о которых упоминалось выше.

Софт также позволяет вести расчёты в «противоположном направлении», подобрать динамик, который обеспечит наилучшую отдачу при заданных параметрах корпуса.

Наиболее простые акустические формы, такие как закрытый ящик и фазоинвертор, не требуют высокой точности. Их можно рассчитать вручную с помощью формул.

Расчёт закрытого ящика

Цель расчёта — основываясь на исходных данных (трёх основных параметрах динамика) подобрать внутренний объём колонки.
Если отношение паспортного значения резонансной частоты (F_s) к добротности (Q_ts) меньше 100, такой динамик лучше не устанавливать в закрытый ящик.

Запертый в корпусе закрытого ящика воздух, сжимаясь под действием диффузора, увеличивает жёсткость подвеса. В результате резонансная частота и добротность акустической системы возрастает.

Формулы, связывающие резонансную частоту (F_c), добротность (Q_tc) и объём (V_b) колонки с аналогичными паспортными параметрами (F_s, Q_ts и V_as) динамика приведена на рисунке.

Как следует из формул, если объём корпуса равен эквивалентному, значения параметров возрастают в 1,4 раза, и вдвое, когда объём закрытого ящика втрое меньше V_as.

Подбирая с помощью формул допустимый объем корпуса, стремятся, чтобы резонансная частота колонки (F_c) не превышала 50 Гц, а добротность (Q_tc) была близка к 0,7.

Расчёт фазоинвертора

Для этого акустического оформления выбирают динамики с добротностью 0,3—0,5 и отношением резонансной частоты к добротности не мене 50. Кроме объёма сабвуфера, вычисляют параметры (площадь сечения, диаметр и длину трубы) порта фазоинвертора.

Параметры короба подбирают по тем же формулам, что и в случае с закрытым ящиком, но при этом ориентируются на добротность колонки (Q_tc) в пределах 0,6—0,65.

Параметры порта рассчитывают, опираясь на значение частоты настройки фазоинвертора (F_b) выбранной равной резонансной частоте динамика (F_s) или немного меньше. Формулы для расчёта площади сечения, диаметра и длины порта фазоинвертора показаны на рисунке.

В приведённых формулах:

• s_min — минимальная площадь (м²) сечения порта фазоинвертора;
• D — диаметр (м) динамика;
• X_max — максимальный ход (м) диффузора от нулевого положения, указывается в технических характеристиках динамика;
• F_b — резонансная частота (Гц) фазоинвертора;
• d_min — минимальный диаметр (м) круглой трубы, используемой в качестве фазоинвертора;
• L — длина (м) фазоинвертора;
• L_max — максимальная длина (м) фазоинвертора.

Расчётная длина фазоинвертора может получиться больше рекомендованного максимального значения. Уменьшить практическую длину можно несколькими способами.

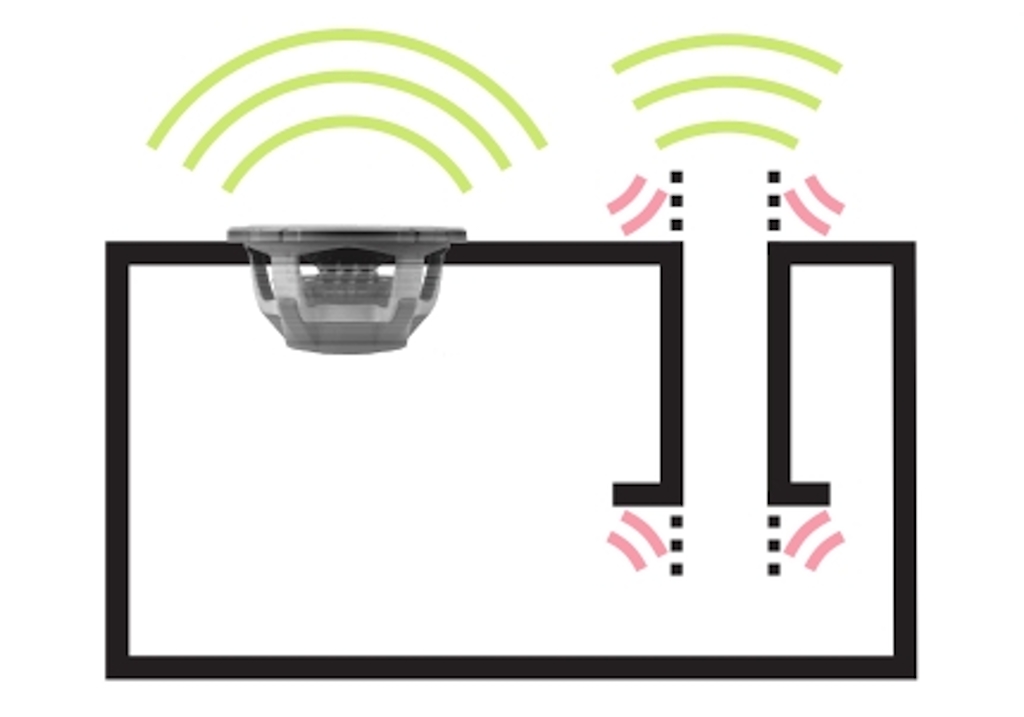

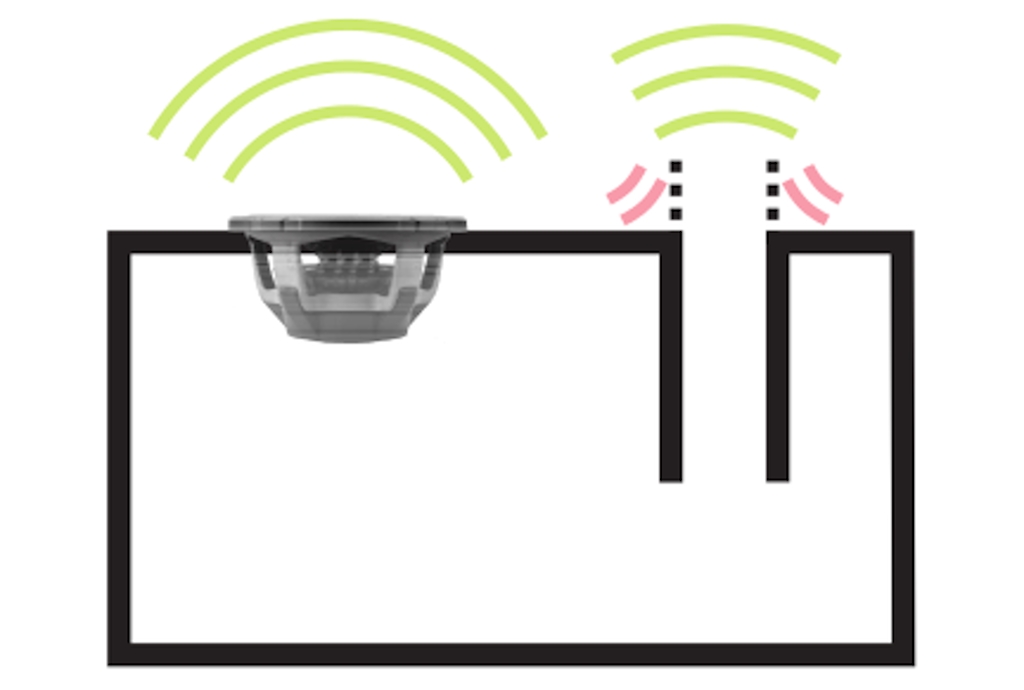

Размещение выхода круглого фазоинвертора заподлицо с плоскостью панели колонки даёт выигрыш в длине до 0,85 диаметра фазоинвертора. Фланцы на конце трубы ещё больше усиливают эффект.

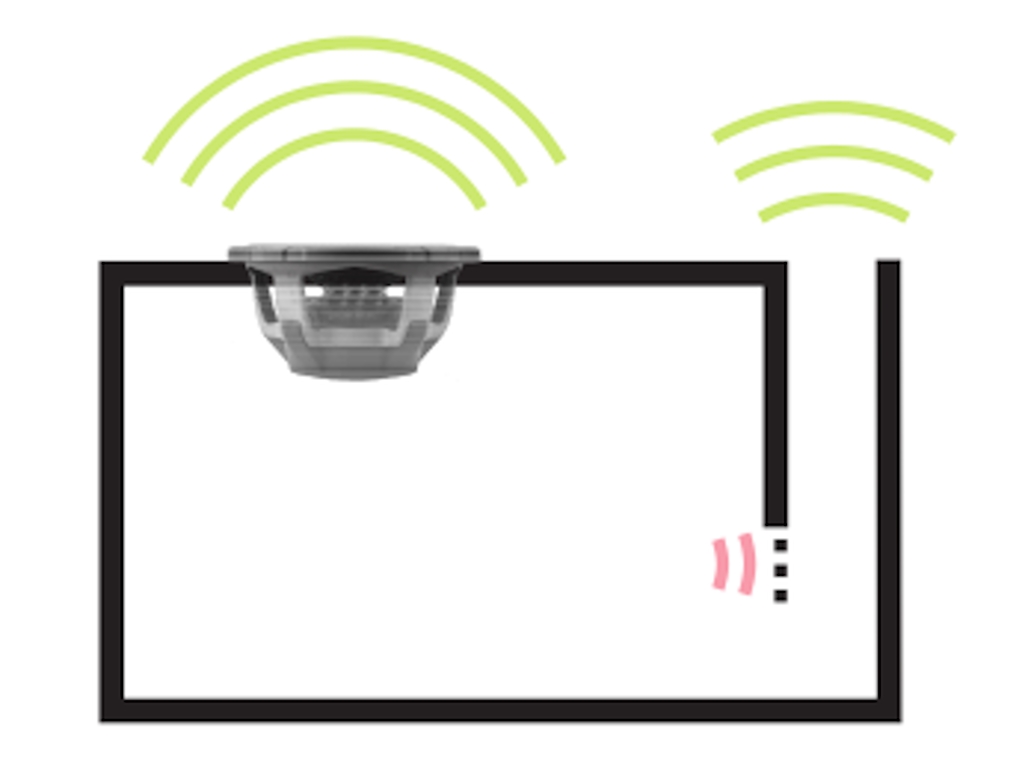

Около 15% длины можно сэкономить, разместив фазоинвертор вплотную к одной из сторон колонки.

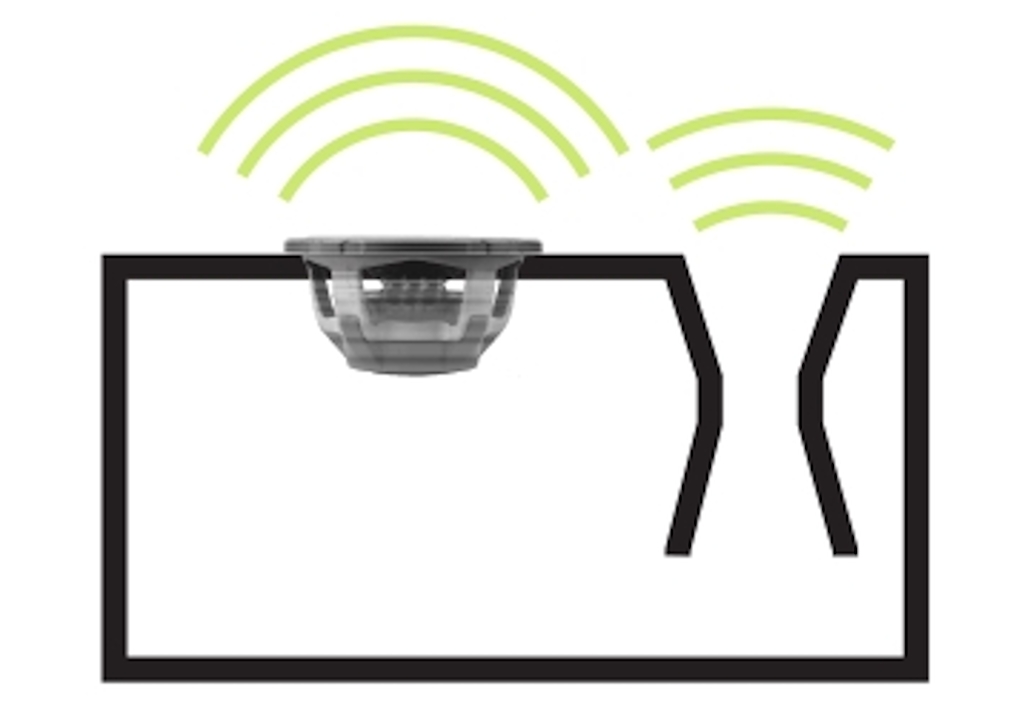

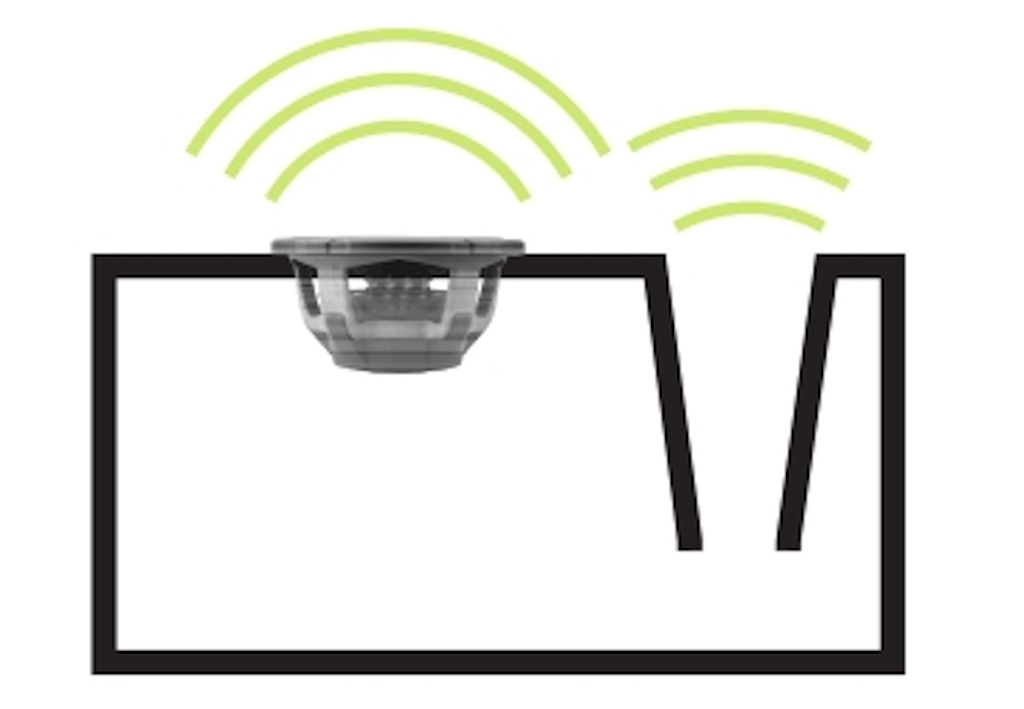

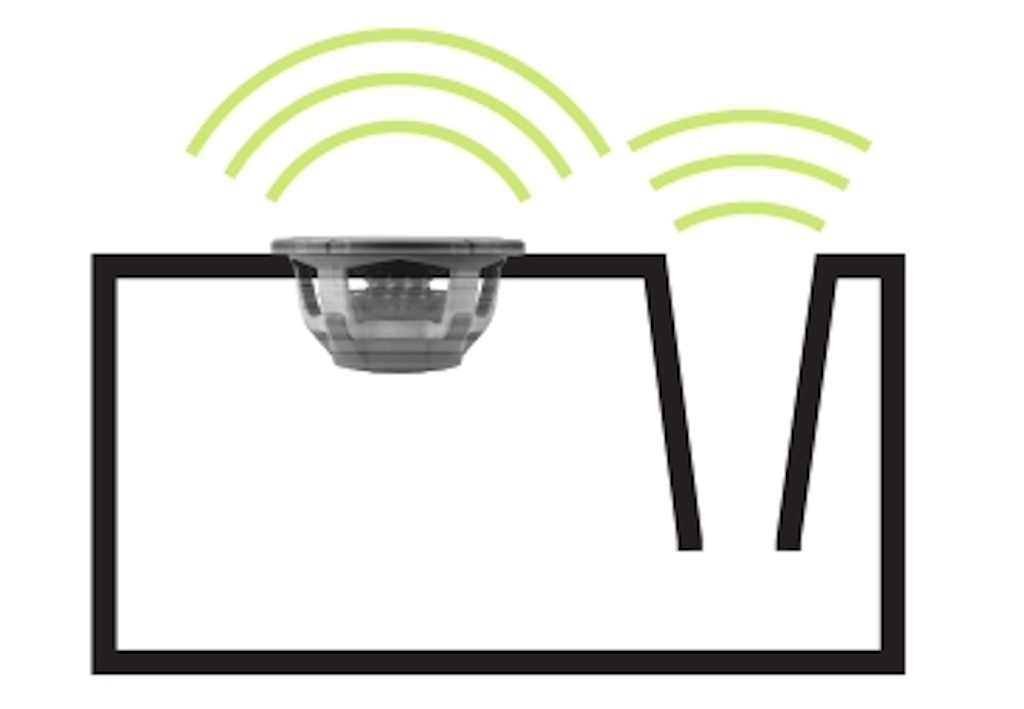

Использование порта в виде усечённого конуса круглого или прямоугольного сечения поможет уменьшить длину фазоинвертора до 35%. Конфигурация в виде песочных часов — до 40%.

Фотогалерея: способы уменьшения длины фазоинвертора

Как сделать сабвуфер для машины своими руками

Главные требования к корпусу любой акустической колонки — жёсткость и герметичность. Распространённый материал для корпуса сабвуфера — ДСП, МДФ или фанера толщиной 15—18 мм. В некоторых случаях для повышения прочности корпусов простой формы внутри их устанавливают распорки и рёбра жёсткости.

Герметизация корпуса — способ снижения паразитных вибраций и устранения посторонней акустической связи между внутренним и внешним пространством. Собирая корпус, стыки панелей промазывают эластичным клеем или обрабатывают герметиком. Динамик устанавливают на мягкую упругую прокладку, изолируя от крепежа шайбами из аналогичного материала.

Существенно повышает стойкость к вибрациям использование для сборки корпуса многослойных материалов, например, двух жёстких слоёв, разделённых вибропоглощающей прослойкой. Более простое, но значительно менее эффективное решение — обработка внутренних поверхностей мастиками или оклейка листовым материалом. Чтобы сравниться по способности гасить колебания с трёхслойной конструкцией, толщина демпфирующего слоя должна быть не меньше, чем толщина стенки колонки.

Наполнение пространства сабвуфера звукопоглощающим материалом плотностью 20—25 г/л эквивалентно увеличению его внутреннего объёма на 25—30%. Для этой цели используют синтепон, крупнопористый поролон и пр.

В закрытом ящике звукопоглотителем заполняют около 60% объёма за динамиком. Для фазоинвертора достаточно оклеить слоем 20—30 мм заднюю (исключая место вблизи фазоинвертора) и боковые стенки. В бандпассах этот метод обычно не используют.

Изготовление сабвуфера в простом корпусе

Рассчитав внутренний объём корпуса сабвуфера, подбирают материал для изготовления, создают чертёж и определяют размеры деталей, учитывая толщину как основного материала, так и демпфирующего слоя. Разобраться помогут онлайн-калькуляторы, которые можно найти в интернете.

Видео: разработка чертежа корпуса сабвуфера

Инструменты и материалы

Минимальный набор инструментов для работы:

• лобзик или пилка с мелкими зубьями,
• электродрель,
• рашпиль (для подгонки деталей и обработки кромок),
• шлифовальная машинка (для чистовой обработки),
• отвёртка.

Кроме основного материала, потребуется:

• клей ПВА или аналогичный,
• герметик,
• деревянные бруски квадратного сечения,
• шурупы.

Процесс изготовления

1. В соответствии с чертежом выпилите корпусные заготовки из основного материала.



2. Выпилите отверстия под динамик и порт фазоинвертора в заготовке передней панели, отверстия под клеммы в заготовке задней или боковой панели.



3. При многослойной технологии, соберите панели из заготовок. Слои соедините при помощи клея, намазывая им жёсткие поверхности. Склеенные панели прижмите грузом, выдержите необходимое по инструкции для клея время.
4. Обработайте края панелей, подгоните их при необходимости.
5. Соберите из заготовок трубу фазоинвертора прямоугольного сечения. Детали соедините клеем и шурупами. Если остались щели, заполните их герметиком.
6. Аналогичным образом закрепите трубу фазоинвертора на внутренней поверхности передней панели.



7. Соберите в единую конструкцию боковые панели с помощью брусков, клея и шурупов. Установите переднюю панель.
8. Обработайте все стыки герметиком.



9. В случае необходимости оклейте внутреннюю поверхность колонки листовым виброизоляционным материалом.



10. Подготовьте к сборке заднюю панель. Установите крепёжные бруски, проверьте подгонку, оклейте виброизоляцией.
11. Обработайте внешнюю поверхность сабвуферной колонки выбранным способом: ошкурьте и окрасьте или оклейте (обейте) автомобильным карпетом.



12. Установите в переднюю панель динамик, используя мягкие прокладки и шайбы. В заднюю панель — клеммы.
13. Соедините динамик с клеммами проводами. Соберите сабвуфер, скрепив заднюю панель корпуса с боковыми.

Видео: сабвуфер с двумя динамиками своими руками

Изготовление корпуса стелс

В отличие от закрытого ящика, занимающего в багажнике много полезного места, стелс (невидимый) сабвуфер устанавливают в нишу крыла или запасного колеса.

Объем корпуса стелс рассчитывают таким же образом, как и любого другого. Его отличие в нестандартной форме, позволяющей «спрятать» колонку в неиспользуемом пространстве.

Кроме перечисленного выше, для изготовления «невидимого» корпуса понадобится:

• эпоксидный клей,
• стеклоткань,
• кисточка,
• монтажный скотч,
• полиэтиленовая плёнка.

Процесс изготовления

1. При необходимости снимите в месте монтажа сабвуфера обшивку багажника, что позволит установить колонку максимально близко к кузову и сэкономить пространство.
2. Застелите пол багажника полиэтиленовой плёнкой.
3. Оклейте внутреннюю поверхность места, где будет установлен сабвуфер (например, внутреннюю поверхность заднего крыла) двумя слоями монтажного скотча.



4. Нарежьте несколько заготовок стеклоткани размером около 20х20 см. Промазывая их эпоксидным клеем, наложите поверх скотча внахлёст слоями общей толщиной 10 мм. Просушите конструкцию на протяжении 12 часов.



5. Вырежьте из бумаги или картона шаблон для нижней панели (пола) сабвуфера. Используя его, выпилите заготовку из фанеры (МДФ, ДСП).
6. Выпилите заготовки для всех участков корпуса, которые можно изготовить из прямолинейных деталей. В одной из них вырежьте отверстие для клеммной панели (розетки).
7. Для изготовления гнутых деталей сложной формы используйте вырежьте бумажные (картонные) шаблоны. Оклейте их несколькими слоями стеклоткани.
8. Уложите заготовку нижней панели сабвуфера на пол багажника впритык с оклеенной стеклотканью поверхностью. Проклейте стык стеклотканью.



9. Соберите корпус сабвуфера, используя промежуточные крепления и распорки. Подгоните детали, если они мешают работе конструктивных элементов кузова автомобиля. Проклейте стеклотканью стыки с тыльной панелью.



10. После затвердения, вытащите корпус из багажника. При необходимости оклейте его изнутри дополнительными слоями стеклоткани для усиления конструкции.
11. Вырежьте бумажный шаблон и по нему изготовьте переднюю панель сабвуфера. Выпилите в ней отверстия для динамика и фазоинвертора.



12. Соберите корпус, используя бруски, шурупы и клей. Ошкурьте видимые поверхности и окрасьте, или обшейте карпетом.
13. Установите и закрепите клеммную панель. Соедините проводами клеммы и динамик, установите динамик и закрепите.

Видео: изготовление корпуса стелс из стекловолокна

Подключение

Для подключения к усилителю пассивного сабвуфера в качестве акустических используют те же марки проводов, что и для питания усилителя.

Сабвуфер — очень энергоёмкий компонент системы, к тому же обладающий малым сопротивлением не более 4 Ом. Ток на выходе усилителя может достигать десятков и даже сотни ампер. В этом случае значительно возрастают потери в проводке, влияющие на громкость и качество звука. Чем больше сопротивление провода, тем большая часть мощности усилителя тратится на его разогрев и не доходит до динамика.

Поэтому в отличие от акустических систем средней частоты, сабвуфер требует более толстых проводов. Нижний предел сечения 4 мм², но лучше не скупиться и подключить проводами с вдвое большим сечением, 8 мм2, а если провод длинный, то до 25 мм².

Схема подключения сабвуфера зависит от усилителя. К одноканальному низкочастотная колонка подключается так же, как и все остальные, к положительному и отрицательному выводам. К двухканальному — по мостовой схеме, используя положительные клеммы каждого канала.

Все работы по подключению сабвуфера следует производить, предварительно отключив аккумулятор автомобиля.

Видео: подключение пассивного сабвуфера

Изготовление и подключение автомобильного сабвуфера своими руками дело непростое, но посильное любому, кто хочет превратить автомобиль в концертный зал на колёсах. Всё, что для этого нужно — желание, внимание и терпения.
