Делаем подиумы для автомобильных динамиков своими руками

Подиум для автомобильного динамика своими руками

Установка автомобильной акустики требует творческого подхода. Качество звучания в значительной мере зависит от того, где и как расположены динамики. Подиумы для них — элементы акустического оформления. Элементы полезные, а в некоторых случаях необходимые. Что важно, сделать такие подиумы можно своими руками.

Зачем устанавливать динамики на подиумы

Первое и очевидное обоснование необходимости использования подиумов — с их помощью можно выдвинуть динамическую головку из штатного посадочного места, если она туда не входит по глубине. Однако это не единственная причина.

Чтобы любой динамик зазвучал, ему необходимо правильно рассчитанное акустическое оформление и жёсткое основание, призванное гасить паразитные вибрации.

В домашних и сценических системах используют тяжёлые, жёсткие корпуса, выполняющие сразу обе функции. Для автомобильных систем подобным образом изготавливают сабвуферы.

Акустическое оформление среднечастотных динамиков и «мидбасов» образуют элементы конструкции автомобиля. В этом случае в роли внутреннего пространства звуковой колонки выступают полости за обшивкой.

Во время работы автомобильная акустика испытывает значительные вибрационные нагрузки. Если их не гасить, они передаются на панели обшивки и другие конструктивные элементы, выполненные, как правило, из довольно тонких материалов. Эти колебания искажают звук.

Задача подиумов — принять вибрации на себя и погасить их. Не допустить распространения паразитных колебаний.

Каким должен быть подиум

Как следует из изложенного выше, подиум для среднечастотника или мидбаса не простой декоративный элемент, а необходимый компонент аудиосистемы, влияющий на качество звучания. Чтобы эффективно выполнять возложенную на него задачу — гашение ненужных вибраций — подиум должен быть тяжёлым. Чем тяжелее, тем лучше.

Чтобы деталь была тяжёлой, её следует изготовить из соответствующего материала. Но на практике чаще всего используют фанеру, так как её несложно обрабатывать в домашних условиях.

Известно ли вам, что первый археологический артефакт из напоминающего современную фанеру материала археологи обнаружили на территории Древнего Египта. Фанерный ларец датируют XV—XVI веком до н. э.

Фанера — относительно лёгкий материал. Для увеличения веса подиумы делают по возможности большими. Конечно, учитывая особенности салона автомобиля.

Определяя размеры, ориентируются не только на качество звука, но и следят, чтобы дополнительный элемент не препятствовал работе основных устройств. Например, установленный в дверь динамик не должен мешать использованию ручек.

Подиум для динамика не следует крепить к обшивке, только к жёстким металлическим элементам. Во-первых, слабое основание не способствует гашению вибраций. Во-вторых, тяжёлый подиум с динамиком оно не выдержит.

Внутренний подиум

Различают внутренние и наружные подиумы. Первые устанавливают, когда хотят сохранить заводской внешний вид без изменения. Например, когда меняют штатный динамик на близкий по диаметру диффузора.

Внутренний подиум целиком скрыт во внутренней полости двери или потолка под обшивкой, которая должна плотно прилегать к динамику. В противном случае возможны искажения, так как динамик будет «играть под обшивку».

Внутренний подиум в дверной полости
Внешняя обшивка должна плотно прилегать к динамику, установленному на внутренний подиум

Таблица: достоинства и недостатки внутренних подиумов

ДостоинстваНедостатки
  1. Минимальное влияние на внешний вид салона.
  2. Низкие требования к внешнему оформлению.
  3. Простота изготовления.
  4. Отсутствие помех эксплуатации автомобиля.
  5. Динамик защищён от внешних повреждений.
  1. Лёгкость конструкции, что может отрицательно влиять на воспроизведение низких частот.
  2. Жёсткое положение динамика, которое невозможно изменить, что затрудняет правильную пространственную ориентацию источника звука относительно слушателя.

Внешний подиум

Наружный или внешний подиум позволяет установить любой динамик больше или меньше штатного. Кроме того, головку можно разместить как параллельно плоскости двери, так и под наклоном, направив в сторону слушателя. Дополнительный плюс внешнего подиума — он плотно прижимает обшивку, уменьшая вибрацию.

Таблица: достоинства и недостатки внешних подиумов

ДостоинстваНедостатки
  1. Уникальный дизайн.
  2. Регулируемые размеры и вес.
  3. Возможность пространственной ориентации положения источника звука.
  1. Сложное изготовление.
  2. Неизбежное влияние на заводской дизайн салона.

Внешний подиум не просто подставка, а единая конструкция. Его составные части необходимо подгонять и крепить плотно, без зазоров и щелей. Это обеспечивает максимальную жёсткость конструкции и предотвращает «уход» звука под обшивку.

Конструкция внешнего подиума
Компоненты подиума должны быть подогнаны без щелей и зазоров

Элементы акустического оформления, в том числе подиум, не должны препятствовать свободному движению воздуха через окна корзины динамика. Помехи могут ухудшить воспроизведение низких частот.

Положение корзины динамика
Компоненты подиума не должны создавать препятствий движению воздуха через окна корзины динамика

Когда динамик сильно утоплен в подиум, диффузор работает через тоннель, что заметно влияет на качество звука при глубине всего 1 см.

Положение диффузора динамика
Детали подиума не должны образовывать туннель перед диффузором

Ухудшает качество звука и слишком длинный тоннель со стороны магнита динамика. Лучше избегать подобной конструкции, но если она необходима, проём делают как можно шире.

Динамик в высоком подиуме
Тоннель с тыльной стороны динамика ухудшает качество звука

Особенность внешних подиумов — необходимость декоративной отделки. Если внутренний спрятан под обшивкой, то наружный всегда на глазах. Он не должен портить внешний вид.

Эту проблему обычно решают обтяжкой и оклейкой готового подиума натуральной или искусственной кожей. В некоторых случаях, когда подиум довольно высокий, перед обтяжкой приходится сшивать чехол по форме основания, так как материал допускает натяжение лишь в определённых пределах.

Ещё один способ декоративной отделки — окраска в подходящий цвет после шпаклёвки и тщательной зачистки поверхности.

Твиттеры не развивают большой мощности и в меньшей степени подвержены вибрациям. Поэтому подиумы для них в большей степени декоративные подставки, чем элементы акустического оформления. Их изготавливают в виде накладок на боковые стойки либо встраивают в панели обшивки стоек, ориентируя по субъективным ощущениям слушателей примерно в центр салона.

Подиумы-переходники с круглых посадочных мест на овальные динамики принципиально не отличаются от обычных внешних. Трудность состоит лишь в разработке чертежа и установке головки с соблюдением изложенных выше требований.

Как сделать и установить своими руками

Для самостоятельного изготовления любого подиума понадобятся следующие материалы:

  • фанера или другой аналогичный материал для вырезки кольцевых деталей;
  • вибропоглощающий листовой материал для обработки элементов автомобильного кузова в местах установки подиумов;
  • стекломат (стеклоткань) для изготовления деталей сложной формы;
  • эпоксидная смола с отвердителем;
  • капрон или другая аналогичная синтетическая ткань для изготовления деталей по «чулочной технологии»;
  • искусственная (натуральная) кожа или краска для декоративной отделки внешнего подиума;
  • акустическая ткань для отделки решётки динамика;
  • эластичный клей;
  • шпаклёвка;
  • монтажная лента;
  • наждачная бумага;
  • монтажная пена;
  • метизы.

Для работы необходим инструмент:

  • набор ключей и отвёрток,
  • нож,
  • шпатель,
  • ножницы,
  • дрель,
  • лобзик,
  • фен,
  • кисточки.

Изготовление и монтаж внутреннего подиума в дверь

  1. Снимите обивку (карту) двери. Определите оптимальное место установки подиума.
    Дверь без обшивки
    Выбор места для подиума
  2. Подготовьте место к установке. Оклейте выбранный для монтажа участок и внутреннюю поверхность двери за динамиком вибропоглощающим материалом.
    Обработка двери
    Оклейка двери вибропоглощающим материалом
  3. Разработайте форму подиума с учётом изложенных выше рекомендаций. Вырежьте из картона установочный шаблон, примерьте его на месте, определите точки крепления.
  4. Перенесите шаблон на фанеру или другой выбранный для изготовления материал. Вырежьте заготовку. Просверлите в ней отверстия для крепежа.
    Заготовка для подиума
    Фанерная заготовка для подиума
  5. Примерьте заготовку на месте. Наметьте, а затем просверлите крепёжные отверстия в металле двери.
    Примерка заготовки
    Примерка к посадочному месту заготовки для подиума
  6. Обработайте фанерную заготовку несколькими слоями лака или другого защитного состава и просушите.
  7. Закрепите подиум на двери нержавеющими болтами с контргайками и шайбами.
    Крепление подиума
    Крепление подиума к двери
  8. Подключите, установите и закрепите динамик.
    Динамик в подиуме
    Установка динамика в подиум
  9. Примерьте положение панели обшивки двери.
    Примерка дверной карты
    Примерка обшивки двери после установки динамика в подиум
  10. При необходимости, если карта частично перекрывает диффузор, наметьте расширенное отверстие под динамик.
    Разметка карты под динамик
    Разметка отверстия в панели обшивки двери под динамик
  11. Расширьте отверстие по разметке. Установите панель обшивки на место.
    Расширенное отверстие
    Расширенное по размеру динамика отверстие в карте двери
  12. При необходимости доработайте штатную решётку динамика. Расширьте отверстия.
    Доработанная решетка
    Решетка динамика с расширенными отверстиями
  13. Используя клей, обтяните решётку акустической тканью и установите на панель.
    Декорированная решетка
    Декорированная акустической тканью решетка динамика
  14. Соберите дверь. Проверьте качество звука.
    Дверь в сборе
    Дверь в сборе с установленным на подиум динамиком

Видео: подиум из стекломата

Изготовление и установка в стойку внешних подиумов для твиттеров

  1. Продумайте место установки твиттеров.
  2. Вырежьте из фанеры кольца по размеру динамиков.
    Кольца для подиума
    Фанерные кольца для подиумов под твиттеры
  3. Снимите обшивку стоек и закрепите кольца примерно в намеченном месте с помощью шурупов-саморезов и монтажных пластин.
    Кольца на обшивке
    Кольца для подиумов, закреплённые на деталях обшивки стоек
  4. Верните обшивку на место, установите в кольца твиттеры, включите аудиосистему и откорректируйте положение подиумов по качеству звука, ориентируя динамики на слушателя.
  5. Снимите панели обшивки стоек. Обтяните их вместе с кольцами капроновой тканью. Подойдут толстые прочные колготки.
    Заготовки подиумов
    Панели обшивки стоек, подготовленные к нанесению эпоксидной смолы
  6. Пропитайте ткань несколькими слоями эпоксидного клея, просушивая каждый слой.
    Пропитанные заготовки
    Заготовки, пропитанные эпоксидной смолой
  7. После набора конструкцией достаточной прочности и полного отвердевания смолы нанесите на заготовки два слоя эпоксидной шпаклёвки со стекловолокном, придавая желаемую форму.
    Нанесение шпаклёвки
    Нанесение на заготовки эпоксидной шпаклёвки со стекловолокном
  8. Отвердевшие заготовки обработайте наждачной бумагой, доведя форму до совершенства.
    Ошкуренные заготовки
    Заготовки, обработанные наждачной бумагой
  9. Заполните внутренние полости подиумов монтажной пеной. После отвердения вырежьте в ней посадочные места под твиттеры.
    Заполнение пеной
    Заполненные монтажной пеной заготовки

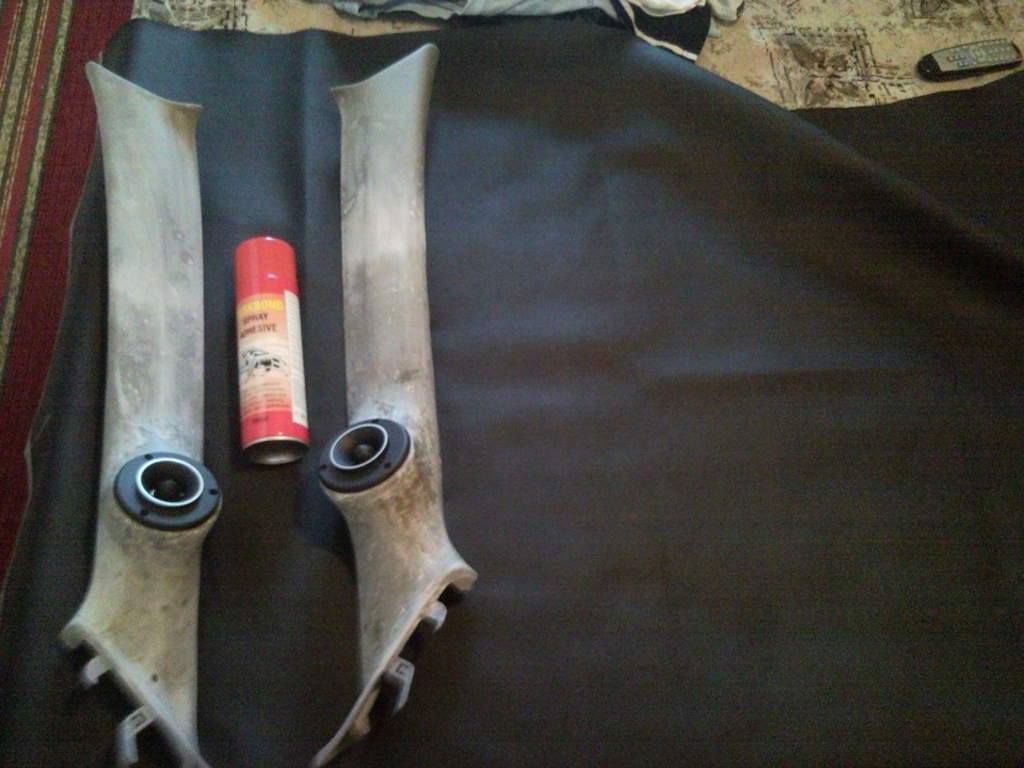

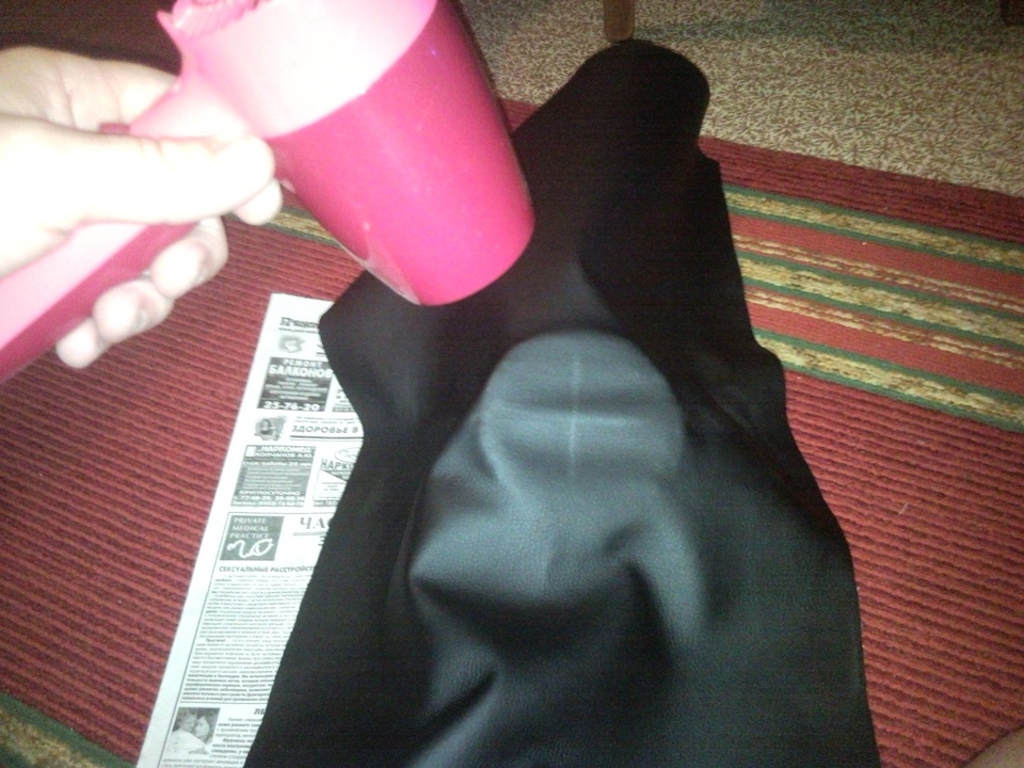

  10. Используя фен и клей, аккуратно обтяните подиумы искусственной кожей.
  11. Оклейте поверхность стоек окна и внутреннюю полость накладок с подиумами вибропоглощающим материалом. Проложите по стойкам провода.
  12. Установите твиттеры в подиумы. Подключите провода. Проверьте работоспособность твиттеров. Установите накладки стоек на посадочные места.

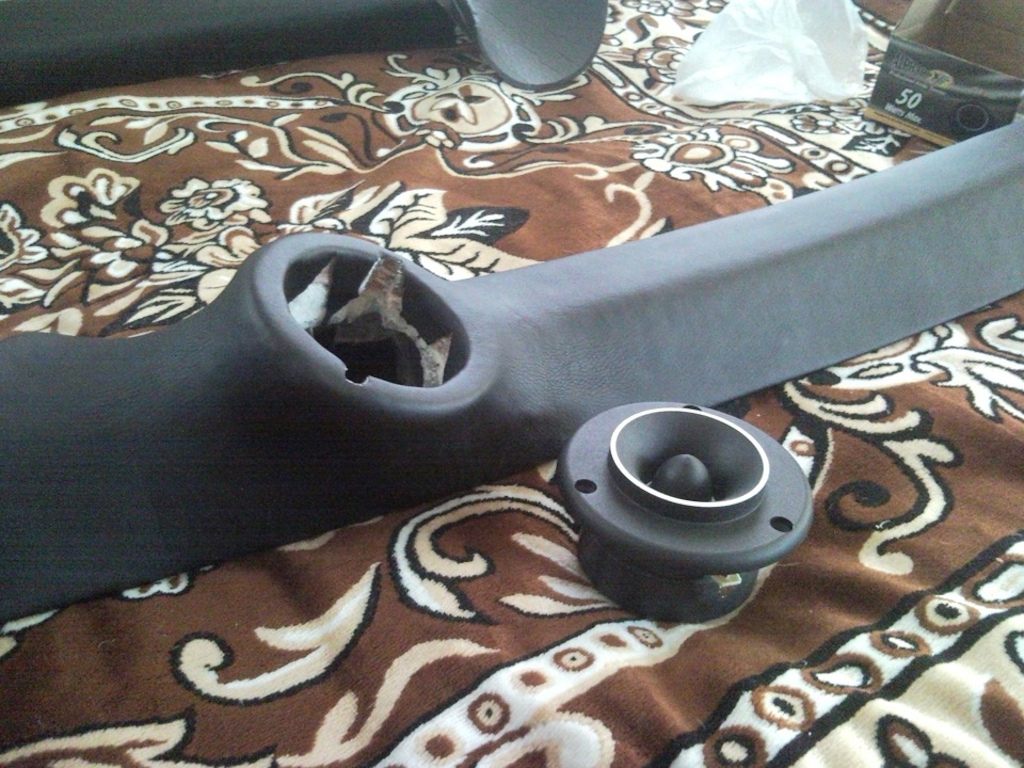

    Твиттер в стойке
    Стойка с установленным на подиум твиттером

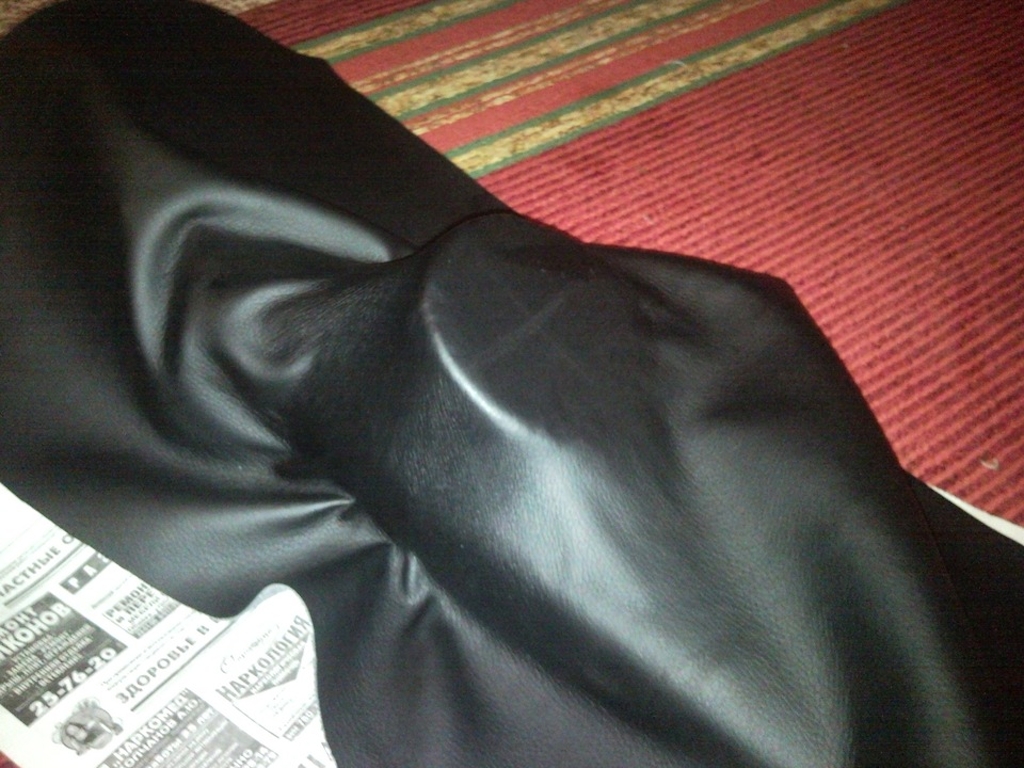

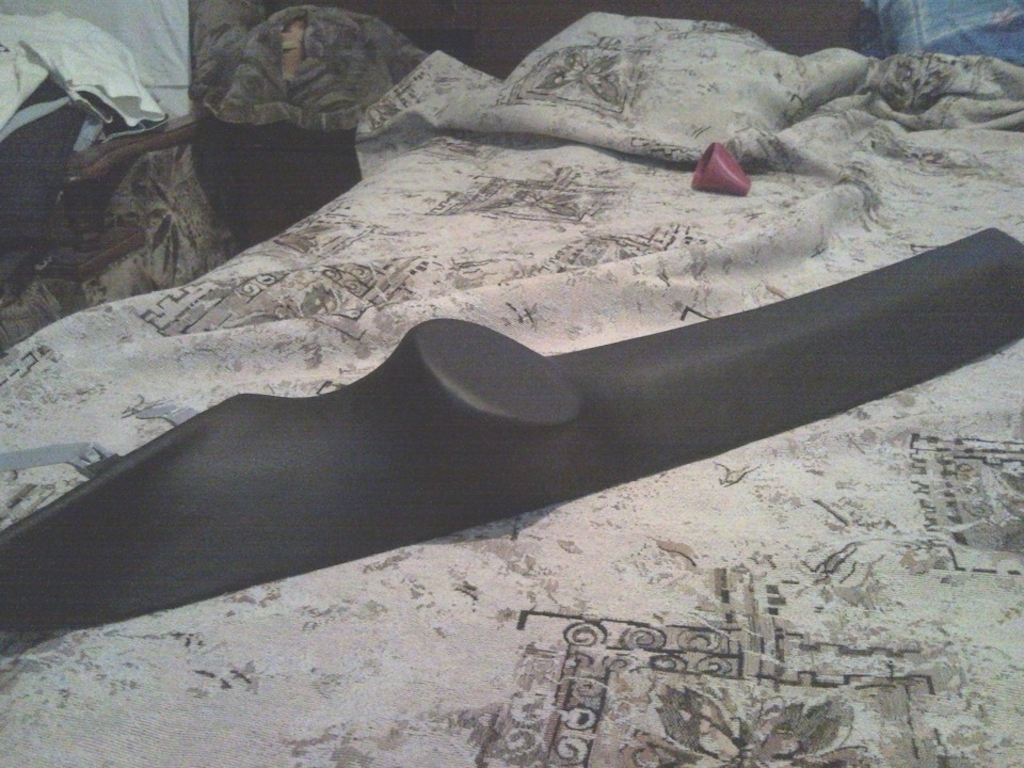

Галерея: оклейка подиума искусственной кожей

Видео: изготовление подиума для твиттера

Изготовление и установка подиума в потолок

Малая высота потолка легкового автомобиля — главная помеха для установки подиумов и динамиков. Обычно их монтируют в двери, полки и стойки. Если места достаточно, подиумы устанавливают в потолок, соблюдая изложенные выше общие рекомендации.

  1. Снимите обшивку потолка. Определите оптимальное место установки подиумов. Продумайте трассу прокладки акустических проводов для подключения динамиков.
  2. Определите размеры подиумов, учитывая рекомендации, наличие свободного места и высоту креплений обшивки потолка.
  3. Выпилите из фанеры подходящей толщины заготовки, вырежьте в них отверстия под динамики.
  4. Оклейте потолок вблизи места установки подиумов вибропоглощающим материалом.
    Оклейка потолка
    Оклейка потолка вокруг подиумов вибропоглощающим материалом уменьшает искажения и улучшает звук
  5. Примерьте подиумы на месте, наметьте и просверлите крепёжные отверстия.
  6. Установите их, закрепите их болтами с шайбами и контргайками.
    Крепление подиумов
    Для крепления подиумов используют болты с шайбами и контргайками
  7. При необходимости снимите мешающие детали обшивки салона, проложите и прозвоните акустические провода к магнитоле, установите клеммы для подключения динамиков.
  8. Примерьте обшивку потолка. Наметьте и вырежьте отверстия под динамики.
    Отверстие в обшивке под динамик
    Отверстия под динамики вырезают в обшивке после установки подиумов и примерки
  9. Восстановите обшивку салона и потолка. Подключите и закрепите на подиумах динамики.
    Динамик на потолке
    Динамики устанавливают в подиум плотно и без щелей
  10. Проверьте работоспособность аудиосистемы и качество звука.

Видео: установка тыловой акустики под потолок

Аккуратные подиумы для автомобильных динамиков не только улучшают качество звука в салоне, но и хорошо смотрятся. Самостоятельное изготовление их дело хотя и хлопотное, но вполне посильное аккуратному энтузиасту «с руками». Затраченные усилия стоят полученного результата.
