Лёгкая замена передних и задних тормозных колодок на ВАЗ 2109 и 21099 своими руками

Тормозная система — это ваша безопасность на дороге. Если сломается двигатель, то вы просто дальше не поедете, а при поломке тормозов, наоборот, вы не сможете остановиться и последствия могут быть разными (вряд ли хорошими). Стоимость накладок невысока и заменить их под силу каждому, поэтому не стоит экономить на жизненно важных «органах» автомобиля, проводя замену колодок на ВАЗ 2109 и других аналогичных моделях авто.

Когда и зачем менять

Зачем, конечно, риторический вопрос. Ни один автомобилист не захочет остаться без тормозов. Возможные осложнения приведут только к удорожанию ремонта:

  • на ходу заклинит одно из колёс;
  • из-за предельного износа произойдет утечка тормозной жидкости;
  • сломается суппорт.

Тормозной механизм заднего колеса ВАЗ 2109

Тормозной механизм заднего колеса: 1 — щит тормозного механизма, 2 — колёсный цилиндр, 3 — верхняя стяжная пружина колодок, 4 — тормозная колодка, 5 — накладка колодки, 6 — тормозной барабан, 7 — установочный штифт, 8 — направляющая пружина, 9 — нижняя стяжная пружина

На вопрос «когда» прямо влияет стиль езды и качество колодок. Существуют усреднённые показатели: для передней оси — 15–20 тыс. км, для задней (барабан) – до 100 тыс. км. Но это не освобождает от регулярной проверки.

Тормозной механизм переднего колеса ВАЗ 2109

Тормозной механизм переднего колеса: 1 — тормозной диск, 2 — направляющая колодок, 3 — суппорт, 4 — тормозные колодки, 5 — цилиндр, 6 — поршень, 7 — сигнализатор износа колодок (смотровое окно), 8 — уплотнительное кольцо, 9 — защитный чехол направляющего пальца, 10 — направляющий палец, 11 — защитный кожух


Признаки необходимости замены

При следующих признаках откладывать замену нельзя:

  • толщина фрикциона меньше 1,5–2 мм;
  • громкий писк при торможении (срабатывает датчик — специальная пластина, которая при трении противно пищит);
  • явные трещины или сколы на колодках;
  • увеличение тормозного пути.

Возьмите за правило хотя бы раз в месяц делать диагностику тормозной системы.

Необходимые инструменты

Для передней и задней оси вам понадобятся кардинально разные наборы инструментов. Начнём с простого. Для замены передних колодок дисковых тормозов вам понадобятся:

  • плоская отвёртка;
  • рожковые ключи на 13 и 17;
  • щётка по металлу.

Керосин

При отсутствии WD-40 можете воспользоваться керосином. Распыляйте его из одноразового пульверизатора

Следующий перечень для замены задних накладок ВАЗ 2109 (21099) может понадобиться не весь, но нужно быть готовым к сложностям. Полный рекомендуемый список:

  • молоток (желательно побольше);
  • плоскогубцы;
  • плоская отвёртка и щётка по металлу;
  • смазка WD-40;
  • деревянный брусок или доска;
  • два рожковых ключа на 13;
  • головка на 13 с удлинителями.

Надеваем перчатки и приступаем к работе.

Замена задних тормозных колодок ВАЗ 2109

  1. Если хотя бы один раз вам подтягивали тросик ручного тормоза, то перед заменой придётся ослабить натяжение. Сделать это не так просто, как хотелось бы. Нужна смотровая яма или подъёмник, поскольку нам нужно получить доступ к центру днища машины. Находится эта «хитрая» конструкция за глушителем (работайте с холодной машиной, чтобы не получить ожог). В крайнем случае придётся его демонтировать, но обычно достаточно ключей с удлинителем.
    Ослабление тросика ручника

    Используйте пару ключей для работы

    Когда доберетесь до механизма, полностью открутите контровую гайку и максимально отпустите основную.
    Ослабление троса ручника

    Удлинённые головки более удобны для работы

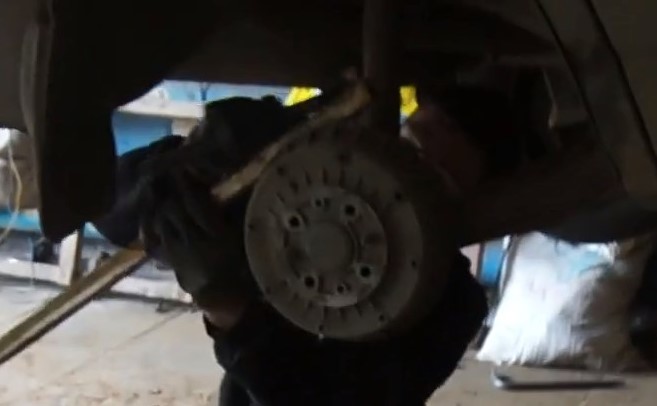

  2. Снимите колесо и положите его под днище автомобиля (для спокойствия). Вначале нас ждёт самая сложная часть — снять тормозной барабан. При торможении он постоянно нагревается и остывает (иногда резко, если горячим въехать в лужу), поэтому барабан очень крепко «прикипает». Стандартными средствами демонтаж предусмотрен с помощью двух болтов М8. Сразу необходимо выкрутить две направляющие (фото ниже) и на их место вкрутить болты.
    Снятие тормозного барабана

    Вынимайте направляющие и заменяйте их болтами

    Потом медленно и по очереди вкручивайте их дальше (не допускайте перекоса), пока барабан не сойдет с «насиженного» места.
    Демонтаж тормозного барабана

    Продолжайте демонтировать барабан

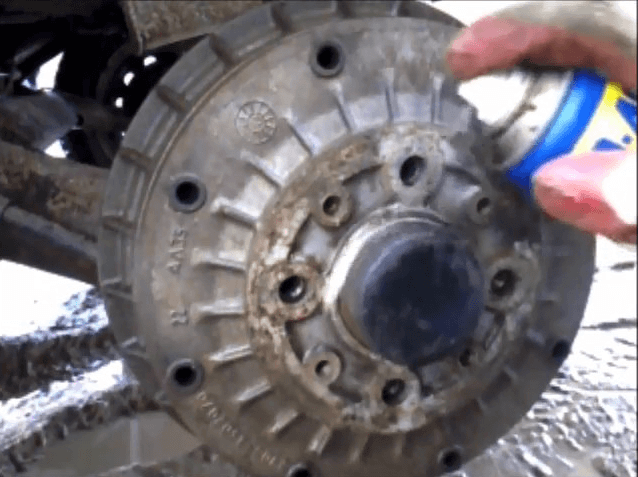

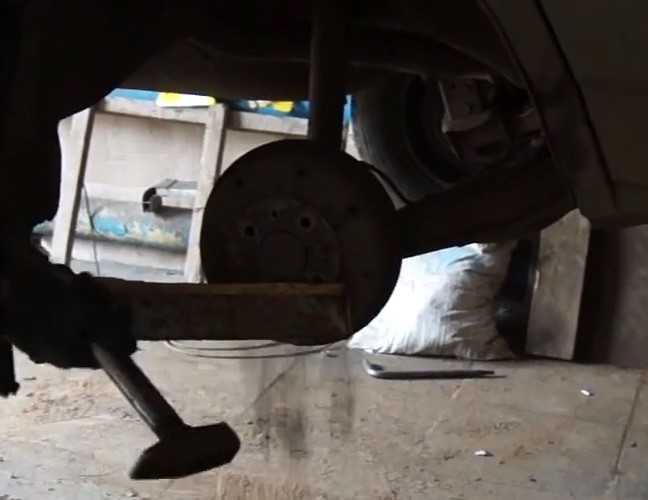

  3. Если резьба в отверстиях сорвана и диск не поддаётся, то переходим к другому варианту. Брызгаем WD-40 на все места соприкосновения (особенно в районе ступицы) и начинаем сильно, но осторожно простукивать барабан молотком. Обязательно используйте деревянный брусок или доску как проставку, чтобы не повредить диск.

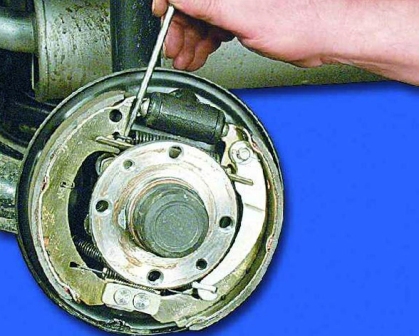

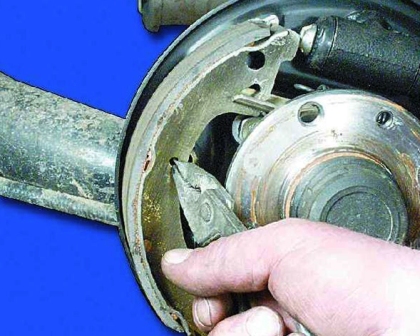

  4. После победы переходим к непосредственной замене задних колодок. С помощью плоской отвёртки или плоскогубцев снимите крепёжные пружины. Начинайте с верхней, потом нижняя и средняя.
  5. Теперь без особых усилий можно извлечь одну колодку и распорную пластинку.
    Снятие тормозных колодок ВАЗ 2109

    Акуратно извлекаем части

    Снятие тормозных колодок ВАЗ 2109

    Вынимаем детали одну за одной

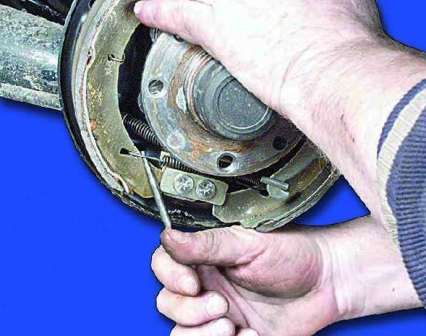

  6. Чтобы освободить вторую колодку, отсоедините пружину посредине и фиксатор троса ручника.
    Снятие тормозных колодок ВАЗ 2109

    Используйте для подстраховки плоскогубцы

    Снятие тормозных колодок ВАЗ 2109

    Выньте фиксатор тросика ручника

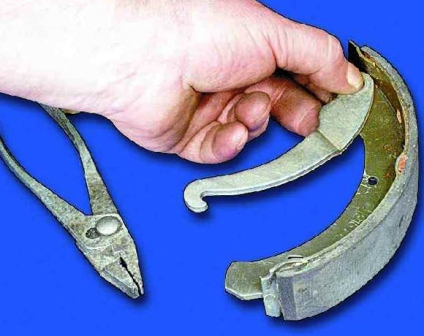

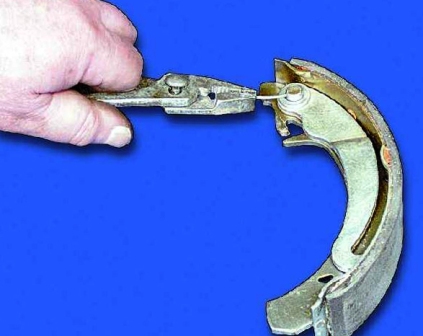

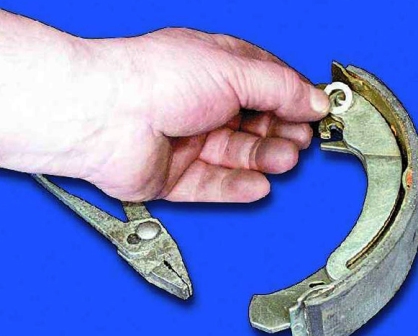

  7. Производители колодок редко комплектуют их приводным рычажком, поэтому приходится использовать старый. Для этого вытяните стопорный шплинт, снимите шайбу и переставьте рычаг на новую колодку.

Установка происходит в обратном порядке и не должна вызвать сложностей. Чек-лист правильной сборки:

  1. Сразу соедините колодки промежуточной планкой и верхней пружиной, а потом устанавливайте на место.
  2. Верхняя часть должна попасть в специальные пазы на тормозном цилиндре.
  3. Зафиксируйте нижнюю часть в предусмотренных местах и стяните нижней пружиной.
  4. Подсоедините средние пружинки (они не дают колодкам двигаться вверх-вниз).
  5. Не забудьте прицепить конец троса ручника к приводу.
  6. Вожмите тормозные цилиндры с помощью монтировки (только аккуратно, чтобы не раскрошить накладку).
  7. Наденьте тормозной барабан (предварительно выкрутив болты, если использовали стандартный метод демонтажа).
  8. Подтяните трос ручного тормоза (норма — от 2 до 5 щелчков при включении).
    Подтягивание троса ручника после установки колодок

    Лучше, если тросик ручника будет надёжно подтянут

    Монтаж тормозных колодок ВАЗ 2109

    Проверьте работоспособность конуструкции

Советы по работе на видео

Как поменять передние своими руками

По сравнению с предыдущей процедурой, замена передних колодок покажется очень лёгкой. Колесо, конечно, тоже придётся снять. После чего можно убедиться в необходимости ремонта через специальное «окошко». Толщина фрикционного материала не должна быть менее 2 мм, иначе рискуете в любой момент остаться без тормозов.

Смотровое окно состояния колодок ВАЗ 2109

Замерьте толщину линейкой, на глаз такие расчёты лучше не делать

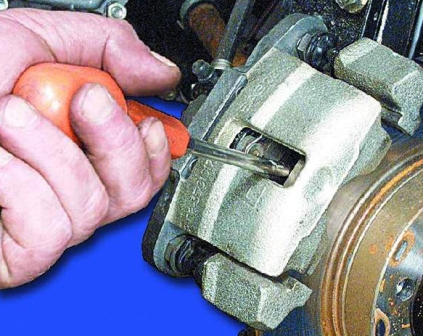

  1. В верхней части суппорта есть единственный болт, зафиксированный стопорной шайбой. Необходимо разогнуть её с помощью плоской отвёртки.
    Снятие тормозных колодок ВАЗ 2109

    Используйте длинную тонкую отвёртку с плоским жалом

    Если «сопротивляется», воспользуйтесь молотком. Откручивать болт следует, придерживая направляющую другим ключом.
    Снятие тормозных колодок ВАЗ 2109

    Фиксируйте механизм вторым ключом от проворота

  2. Тормозной шланг нужно освободить из его крепления.
    Снятие тормозных колодок ВАЗ 2109

    Уберите тормозной шланг

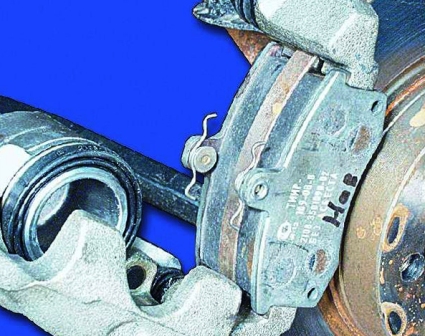

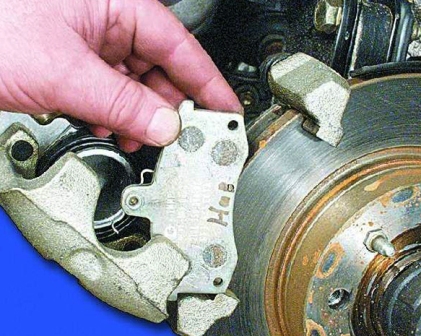

    Теперь вы сможете «раскрыть» суппорт, отодвинув его в сторону. Извлеките старые колодки.
    Снятие тормозных колодок ВАЗ 2109

    Демонтируйте изношенные колодки

  3. Чтобы новые накладки четко стали на место, лучше хорошенько почистить все точки соприкосновения.
    Снятие тормозных колодок ВАЗ 2109

    Здесь пригодится щётка по металлу

  4. Естественно, что новые фрикционы толще старых и не получится поставить суппорт назад. Поэтому необходимо вжать тормозной цилиндр. Для этого понадобится большая отвёртка. Закройте тормозной механизм без колодок и упритесь отвёрткой, как рычагом, в цилиндр. Понадобятся определённые усилия, поэтому соблюдайте осторожность, чтобы отвёртка не соскочила. После чего установите новые накладки, закройте суппорт и наживите болт крепления.
  5. Обратная сборка будет быстрой. Зажмите болт, придерживая вторым ключом направляющую, и загните на место стопор шайбы. Не забудьте зафиксировать тормозной шланг, и можно прикручивать колесо на место.
    Монтаж тормозных колодок ВАЗ 2109

    Завершите установку защёлкиванием стопора шайбы и фиксацией тормозного шланга

Как это делают опытные автовладельцы (видео)

Дополнительные рекомендации

  1. Если не получается выжать тормозные цилиндры, то откройте крышку бачка с тормозной жидкостью, чтобы снизить давление.
  2. При неравномерном износе колодок обратите внимание на суппорт. Скорее всего, понадобится ремонт.
  3. При замене задних накладок поменяйте и все пружины. Стоят они недорого, зато уберегут от возможных отказов до следующей замены.
  4. Направляющие переднего суппорта можно смазать графитовой смазкой для более плавной работы.

Замена колодок на передней оси не вызовет проблем даже у «чайников» автомобильного ремонта. А вот с задней не всё так просто. Заранее оцените свои силы и возможности: сможете ли вы добраться до тросика ручника и справится с прикипевшим тормозным барабаном? Если да, то всё обязательно получится.
