Самостоятельно подключаем автомагнитолу к сети

автомагнитола

Можно ли подключить магнитолу к обычной розетке дома? Разумеется! И чтобы сделать это, вовсе не обязательно иметь глубокие познания в электротехнике. Вполне хватит школьного курса физики. Попробуем разобраться, как подключать к сети автомагнитолу, а заодно подумаем, стоит ли вообще это делать.

Для чего нужна автомобильная магнитола дома

Причины разместить радиоустановку дома могут быть разными. Самая распространённая: человек приобрёл машину со штатной магнитолой, а потом решил установить в авто что-то помощнее. Оборудование из комплекта можно подключить к сети в квартире, создав таким образом небольшой музыкальный центр.

Кроме того, старые магнитолы вместе с колонками часто хранят в гаражах. Музыка способна скрасить автовладельцу долгие часы ремонта машины.

Различные способы подключения

Как запитать от самодельного трансформатора

Начнём с самого трудоёмкого способа включить магнитолу: с помощью понижающего трансформатора, сделанного своими руками. С учётом широкого ассортимента в магазинах электротоваров к этому методу прибегает всё меньшее число автомобилистов, ведь сидеть и самостоятельно собирать 12-вольтовый агрегат — удовольствие небольшое. Проще сходить и купить готовый. Однако, если в средствах человек ограничен, приходится действовать по старинке.

Расходные материалы и инструменты

  1. Старый понижающий трансформатор (в этом примере фигурирует 36-вольтовый).

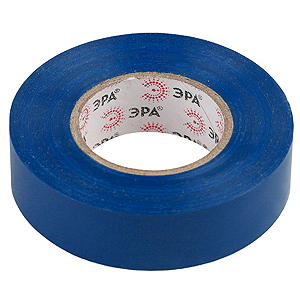

  2. Изолента.

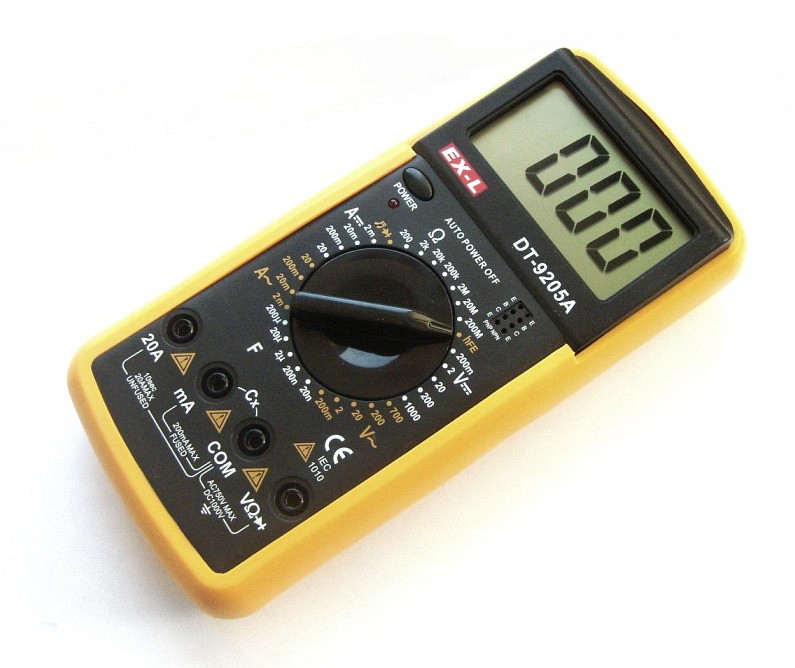

  3. Мультиметр.

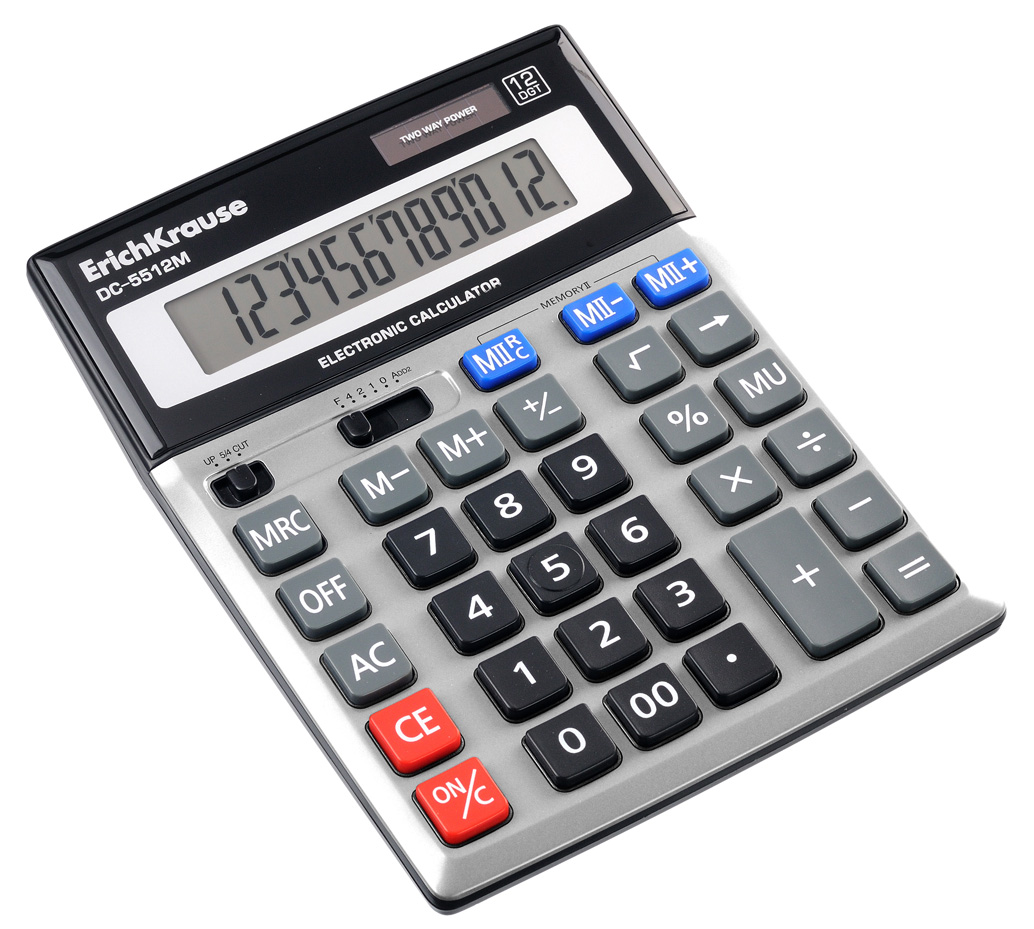

  4. Калькулятор.

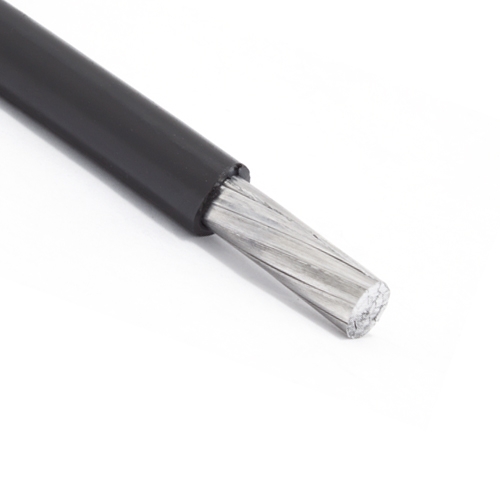

  5. Изолированный провод сечением 0,5–0,8 мм и длиной около 0,9 м.

Инструменты для создания трансформатора: галерея

Последовательность действий

  1. Прежде всего узнайте, какое напряжение будет приходиться на 1 виток вторичной обмотки трансформатора. Для этого намотайте 7 витков нового изолированного провода поверх старого, после чего подключите устройство к сети.
  2. С помощью мультиметра измерьте напряжение на концах провода вторичной обмотки. Допустим, оно составило 2,9 вольта. Витков было сделано 7, следовательно, на каждый приходятся примерно 0,41 вольта.
    Измерение напряжения в обмотке

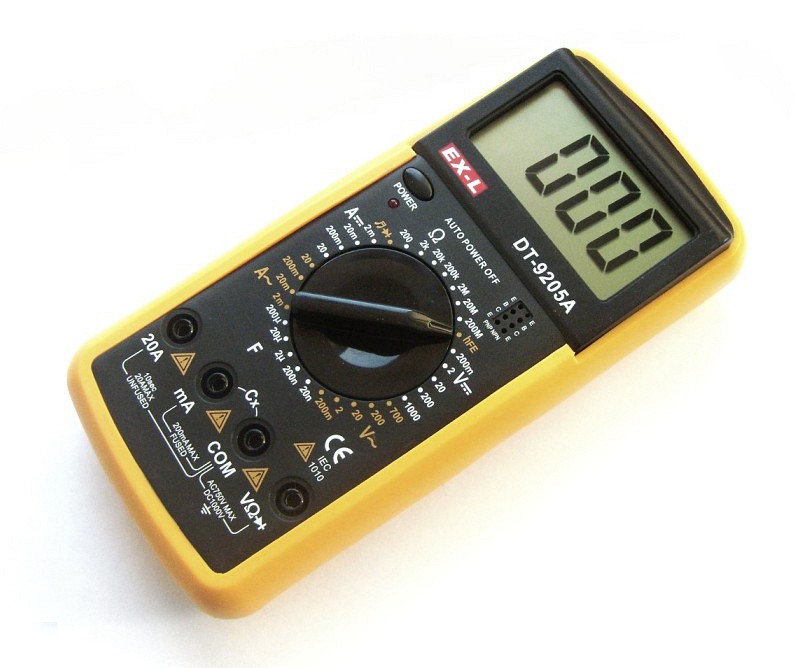

    С помощью мультиметра измеряется напряжение на выходе трансформатора
  3. Зная это число, мы можем рассчитать, какое количество витков должна иметь обмотка для того, чтобы на выходе было 12 вольт. 12 делится на 0,41 — получается 30. Столько раз следует обмотать изолированный провод поверх старого.
  4. Теперь снимите провод, которым были сделаны 7 пробных витков, и измерьте его длину — 126 см в нашем случае. Это число делится на 7 — получается 18. Такова длина одного витка в сантиметрах. Далее 18 умножается на 30 — получается 540 (см). Для создания трансформатора понадобится провод именно этой протяжённости.
  5. Поскольку магнитола потребляет постоянный ток, а в сети он переменный, его необходимо выпрямить (а заодно и снизить пульсацию). Для этого к трансформатору с новой 30-витковой обмоткой подключается диодный мост, собранный из 4 стандартных диодов Д226, плюс дроссель, индуктивность которого должна быть как можно выше (найти такой можно в старом ламповом телевизоре или радиоприёмнике). Дроссель подключается параллельно с парой конденсаторов ёмкостью не менее 1000Мкф. Схема готового 12-вольтового трансформатора выглядит так:
    Схема готового трансформатора
    Трансформатор с подключённым диодным мостом и дросселем

Подключение с помощью зарядного устройства

Как уже упоминалось выше, автомагнитола потребляет постоянный ток напряжением 12 вольт. При выборе адаптера в магазине автовладельцу также следует обращать внимание на силу тока на выходе трансформатора — она не должна быть меньше 5 ампер. Оптимальный вариант — адаптер на 6,5 ампер:

Адаптер 12-вольтовый
Адаптер на 12 вольт, сила тока на выходе 6.5 ампер

Далее стандартный разъём, с помощью которого магнитола подключается к машине, отрезается, концы проводов зачищаются, соединяются с кабелем адаптера и изолируются.

Схема подключения магнитолы к адаптеру
Здесь вместо АКБ (аккумуляторная батарея) подключается готовый адаптер

Подключение с помощью компьютерного блока питания

  1. Блок питания можно либо купить с рук, либо снять со старого компьютера. Перед подключением он разбирается и осматривается на предмет наличия вздувшихся конденсаторов. Если таковые нашлись, их необходимо заменить.
    Нерабочие конденсаторы в блоке
    Вздувшиеся конденсаторы в блоке питания подлежат замене
  2. После предварительного осмотра блок собирается. Нужно обратить внимание на жгуты питания с разъёмами. Чёрный провод в них является общим, т. е. «минусовым». Жёлтый — это те самые 12 вольт, необходимые магнитоле.
    Жгуты питания блока
    По жёлтому проводу подаётся 12 вольт

Если аккумулятор выполнен в форм-факторе АТ, то в нём отсутствует дежурный элемент питания на 5 вольт (он же Standby). После включения блока напряжение появляется на выходах -5, +5, -12 и +12. Так что нужные провода просто откусываются от разъёма и подключаются к магнитоле по схеме, представленной выше.

Блок питания формата АТХ придётся дорабатывать, поскольку у него есть дежурный источник тока Standby, который в компьютерах работает постоянно (даже когда система находится в спящем режиме). Для получения на выходе необходимого напряжения в разъём блока придётся поставить перемычку, замкнув зелёный и чёрный провода. Только после этого можно подключать магнитолу.

Установка перемычки
Перемычкой замыкаются чёрный и зелёный разъёмы

Как подключить автомагнитолу к бытовой сети электропитания: видео

Так сложно ли подключить магнитолу к сети? Как видим, не очень. Главное, ничего не напутать в представленных выше схемах и соблюдать особую осторожность, снимая конденсаторы. В некоторых из них, вероятно, сохранился остаточный заряд. Если неаккуратно дотронуться до контактов, можно получить крайне болезненный удар током.
