Зачем увеличивать клиренс автомобиля и как это сделать своими руками

Шевроле Нива с высоким клиренсом

На подавляющем большинстве современных автомобилей, особенно иностранного производства, высота кузова над землёй лежит в пределах 130–160 мм. Это делается в угоду управляемости машины, её устойчивости и комфорту водителя. Но низкая посадка одновременно является проблемой при езде по российским дорогам с некачественным покрытием, где поддон картера двигателя так и норовит зацепиться за какой-нибудь бугор. Этот вопрос автомобилист может решить самостоятельно, приняв меры по поднятию авто на 3–5 см над дорогой. Говоря техническим языком, нужно увеличить клиренс своими руками.

Понятие клиренса и зачем его увеличивать

С технической точки зрения дорожный просвет, он же — клиренс, — это расстояние от верха дорожного покрытия до самой нижней точки элементов кузова. Но дело в том, что ниже уровня днища выступают другие детали и части агрегатов:

  • трубы выхлопного тракта;
  • карданный вал с подвесным подшипником;
  • передний обвес;
  • масляный картер мотора.
Езда по плохим дорогам с низким клиренсом
Форд Фокус 3 с низким клиренсом

Именно эти элементы получают повреждения от ударов о препятствия, возвышающиеся над уровнем дорожного полотна (например, при движении по колее).

Совет. Наиболее низкой точкой автомобиля принято считать поддон картера двигателя либо его защиту из металлического листа. Если вы хотите измерить клиренс своего автомобиля, то лучше начать именно с этой точки.

Замер клиренса рулеткой
Измерение дорожного просвета по переднему обвесу

Замер выполняется с помощью обычной линейки или рулетки при условии, что машина стоит на ровной площадке. Чтобы не испачкаться, положите на асфальт старую куртку, опуститесь на неё и загляните под автомобиль. Если защита поддона не выступает ниже «бороды» переднего бампера, то замер можете делать по обвесу, в противном случае фиксируйте дорожный просвет по картеру. Периодическая проверка этого параметра позволит определить степень усадки передних пружин в процессе эксплуатации авто.

Увеличение клиренса — процедура довольно популярная у владельцев иностранных легковых автомобилей с малым дорожным просветом — от 130 до 150 мм. Будучи новыми, эти машины как-то справляются с ездой по городу, но спустя несколько лет начинают цепляться бампером за выступы на дороге. Это одна из причин поднятия машины, но есть и другие:

  • чрезмерный износ и усадка пружин;
  • некоторые способы наращивания клиренса обходятся дешевле, чем покупка новых элементов подвески;
  • когда авто постоянно эксплуатируется с полной загрузкой по плохим дорогам либо тянет гружёный прицеп.
Параметры Hyundai Accent
Дорожный просвет Hyundai Accent — типичный для иномарок

Справка. Оптимальную величину клиренса можно определить по российским ВАЗовским моделям — 170 мм под двигателем. Этого достаточно для езды в городских условиях и по трассе. Чтобы уверенно двигаться по просёлку и грунтовке, нужен дорожный просвет 190 мм и более.

Что такое клиренс — видео

https://youtube.com/watch?v=3aWXA3e1mGk

Влияние на поведение автомобиля

Инженеры — разработчики конструкции автомобиля рассчитывают все параметры таким образом, чтобы обеспечить нужные характеристики. Поэтому спорткары и подобные типы машин максимально «прижаты» к поверхности дороги, что необходимо для устойчивости и управляемости на высокой скорости. Внедорожники, не рассчитанные на слишком быструю езду, подняты над полотном, поскольку их главная задача — успешно преодолевать препятствия в условиях плохих дорог либо их полном отсутствии.

Внедорожник с большим дорожным просветом
Высокий клиренс внедорожников позволяет им преодолевать серьёзные препятствия

Всё дело в центре тяжести авто, поднимающемся вместе с кузовом при увеличении клиренса, что ведёт к таким последствиям:

  1. Управляемость автомобилем снижается вместе с ростом скорости.
  2. Авто сильнее кренится в поворотах, возрастает тормозной путь.
  3. Увеличивается потребление топлива.
  4. Во время движения поток воздуха в пространстве под машиной усиливается. Чем выше скорость, тем хуже становится сцепление колёс с асфальтом.
Завышенный клиренс на легковом авто
Так сильно поднимать кузов легкового автомобиля нельзя

Совет. Ухудшения ездовых качеств останутся почти незаметными, если вы грамотно выполните работы по наращиванию клиренса. Обычный легковой автомобиль нельзя поднимать без последствий выше, чем на 5 см.

Способы увеличения дорожного просвета

Простейший способ быстро приподнять авто примерно на 1—1,5 см, реализуемый без разборки механизма подвески, — поставить шины с более высоким профилем. Помимо увеличенного клиренса, вы получите дополнительный комфорт, потому как ездить на высокопрофильной резине станет мягче. Но вариант нельзя назвать самым дешёвым, ведь придётся покупать 2 комплекта новых скатов — зимних и летних.

Колёса большого диаметра
Так выглядит резина с высоким профилем

Поднятие кузова над землёй выполняется и другими методами:

  • путём установки колёсных дисков большего диаметра (добавится 10—15 мм);
  • замена пружин на более высокие (выигрыш 2—3 см);
  • добавление различных проставок под пружины и стойки (можно нарастить от 3 до 5 см).

Справка. Ещё один способ под названием боди-лифт применяется для наращивания клиренса внедорожников за счёт монтажа проставок между несущей рамой и кузовом машины. Подобный тюнинг на легковых авто не практикуется.

Волга на больших дисках
Диски большого размера помещаются под арки не на всякой машине

Установка больших дисков — вариант непопулярный и вот почему:

  • покупка 4 дисков, пусть и штампованных, обойдётся недёшево;
  • возрастёт вес колёс, а за ним — нагрузка на трансмиссию, уменьшая её ресурс;
  • расход горючего станет больше;
  • не на каждом автомобиле арки позволяют поставить диски другого размера.
Повышающие проставки
Проставки для подъёма кузова

Замена пружин и монтаж повышающих проставок — вид работ, спокойно выполняемых своими руками в условиях обычного гаража, оборудованного смотровой канавой. Покупка новых деталей обойдётся вам от 1000 до 3500 руб. в зависимости от марки авто, что гораздо дешевле замены дисков и шин. Поскольку для реализации обоих способов производится разборка ходовой части автомобиля, их можно рассматривать совместно.

Пружины с межвитковыми проставками
Пружины и проставки между витками

Важно. Чтобы без ощутимых последствий для эксплуатационных характеристик нарастить дорожный просвет, необходимо поднимать обе части машины — переднюю и заднюю.

Модернизация передней подвески своими руками

Процедура замены пружин и добавления проставок условно делится на несколько этапов:

  1. Подготовка инструментария.
  2. Разборка подвески со снятием передней стойки.
  3. Подбор и покупка деталей для тюнинга.
  4. Монтаж пружин и проставок, обратная сборка.
  5. Корректировка углов развала — схождения колёс.

Если вы приобрели автомобиль с рук, рекомендуется соблюдать именно такую последовательность. Не стоит закупать детали, не разобрав механизма подвески, и не увидев, что там стоит на данный момент. Предыдущий хозяин авто тоже мог подложить повышающие кузов элементы, чтобы не менять просевшие пружины, тогда заранее купленные детали окажутся ненужными и вы напрасно потратите деньги.

Заводские проставки
Стандартные проставки под пружинами имеют высоту около 2 см

Другое дело, когда автомобиль куплен в салоне и вы знаете, что постороннего вмешательства в конструкцию не было. Тогда покупайте комплект проставок заблаговременно.

Какой понадобится инструмент, чтобы сделать высокий клиренс

Из специальных приспособлений вам потребуется съёмник, предназначенный для выдавливания шаровых пальцев рулевых тяг, и стяжки для пружин в виде шпилек с захватами. То и другое продаётся за небольшие деньги и вполне пригодится в будущем, если вы привыкли ремонтировать машину своими руками. Список остальных инструментов выглядит так:

  • набор рожковых ключей и головок с воротком, оснащённым трещоткой;
  • баллонный ключ и домкрат для снятия колёс;
  • противооткатные упоры;
  • обычный слесарный инструментарий — молоток, различные отвёртки, бронзовые наставки и пассатижи;
  • перчатки матерчатые и ветошь.
Съёмники шаровых пальцев
Разновидности съёмников для выпрессовки шаровых пальцев

Совет. Не стоит игнорировать перчатки и работать голыми руками при разборке ходовой части авто. Испачкать их грязью и смазкой не страшно, куда неприятнее сбить руки при ослаблении гаек и срыве ключей.

Стягивающие приспособления для пружин
Стяжки для сжатия пружин

Порядок разборки

Первым делом подложите под задние колёса машины упоры, откройте капот и установите домкрат. Затем открутите и снимите одно из передних колёс, а дальше действуйте по такому алгоритму:

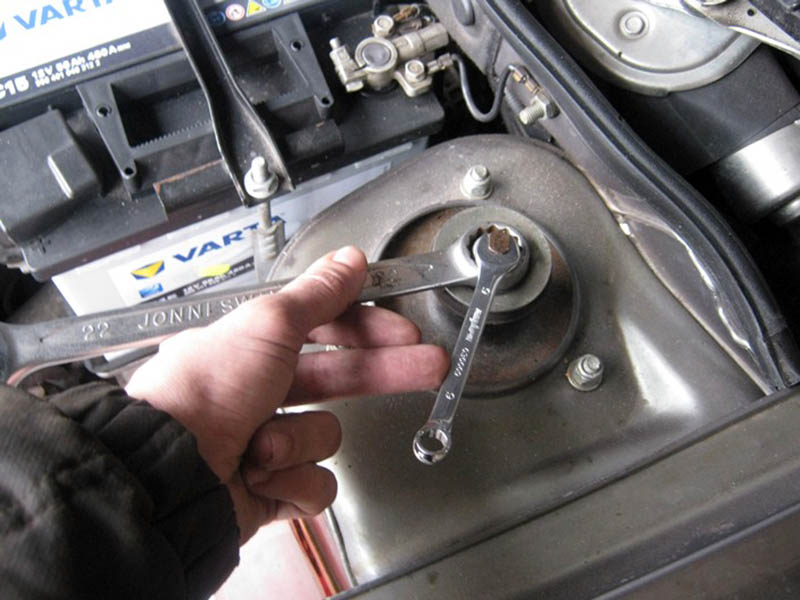

  1. Ослабьте гайки крепления верхней части амортизатора, находящиеся по кругу от выглядывающего штока (обычно 3 шт.), но до конца их не откручивайте. Если последний прикрыт защитным колпачком, снимите его.
  2. Удерживая шток за грани на конце, отверните основную гайку, прижимающую его к стакану.

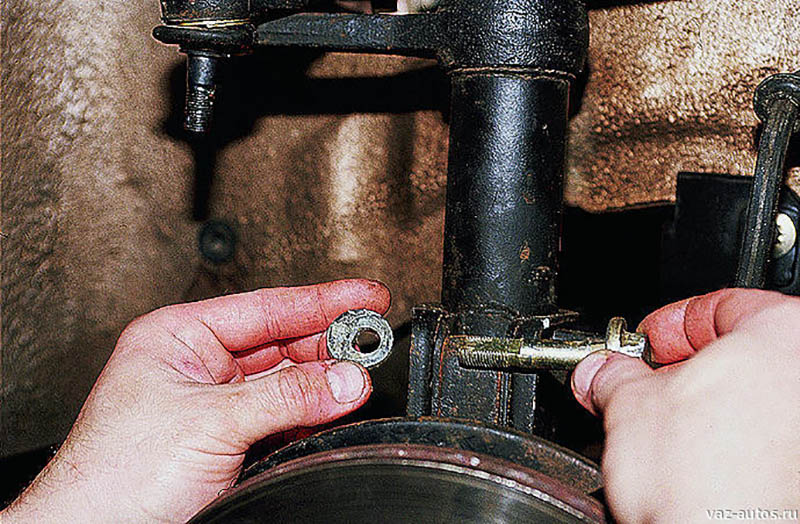

  3. Разберите узел крепления стойки к поворотному кулаку, открутив гайки и выбив болты через бронзовую наставку.

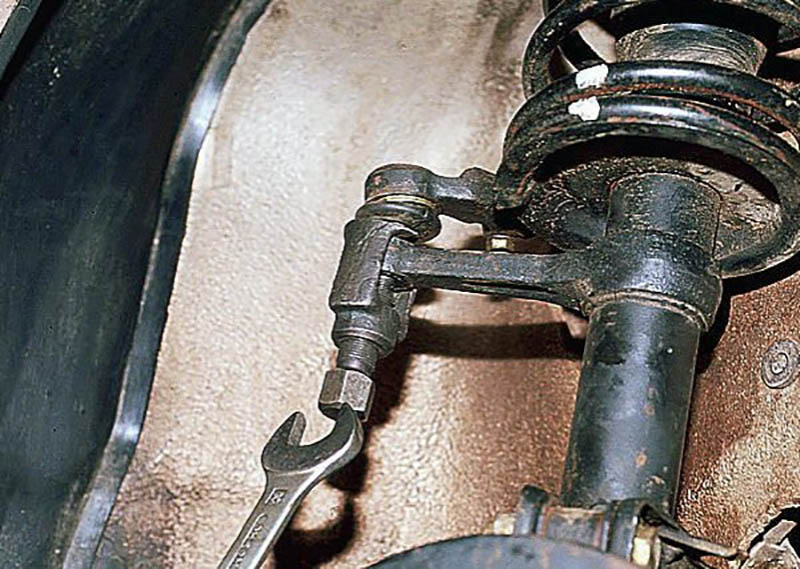

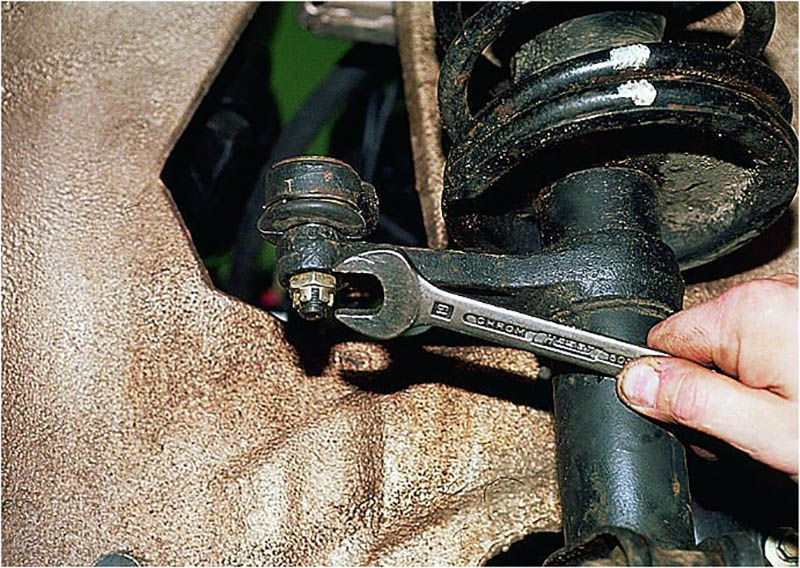

  4. Отверните гайку, удерживающую шаровой палец рулевой тяги, предварительно вытащив фиксирующий шплинт (если он есть). Наденьте съёмник и выдавите наконечник тяги из гнезда.
  5. Теперь стойка висит на 3 верхних гайках, которые вы ослабили изначально. Открутите их и вытащите весь узел в сборе.
Откручивание верхней опоры
Первым делом откручиваются болты верхней опоры стойки

Примечание. Если к стойке прикреплена трубка с тормозной жидкостью, как это сделано на российских переднеприводных ВАЗах, то её тоже нужно аккуратно отсоединить и отодвинуть в сторону.

После демонтажа остаётся высвободить пружину, для чего сожмите её стяжками и открутите гайку, удерживающую опорный подшипник. После этого снимите пружину со штатными наставками, чтобы взять с собой в магазин для сравнения с новыми деталями.

Сжатие пружины стяжками
Чтобы разобрать узел, нужно стянуть пружину

Если конструкция передней подвески вашего автомобиля многорычажная, то алгоритм разборки меняется. Наконечник рулевой тяги выпрессовывать не нужно, а первым делом откручивается нижнее крепление амортизатора. Дальше действуйте так:

  1. Подложите под нижний рычаг деревянную колодку или другую опору и опустите домкрат.
  2. Открутите палец нижней шаровой опоры и выдавите её съёмником из проушины на ступице. При необходимости приподнимите домкрат.
  3. Отсоедините от нижнего рычага конец стабилизатора поперечной устойчивости.
  4. Стяжками сожмите пружину, поднимите домкрат и вытащите её из стакана. Оттуда же извлеките штатную проставку.
Схема многорычажной передней подвески
Схема передней подвески с 2 рычагами

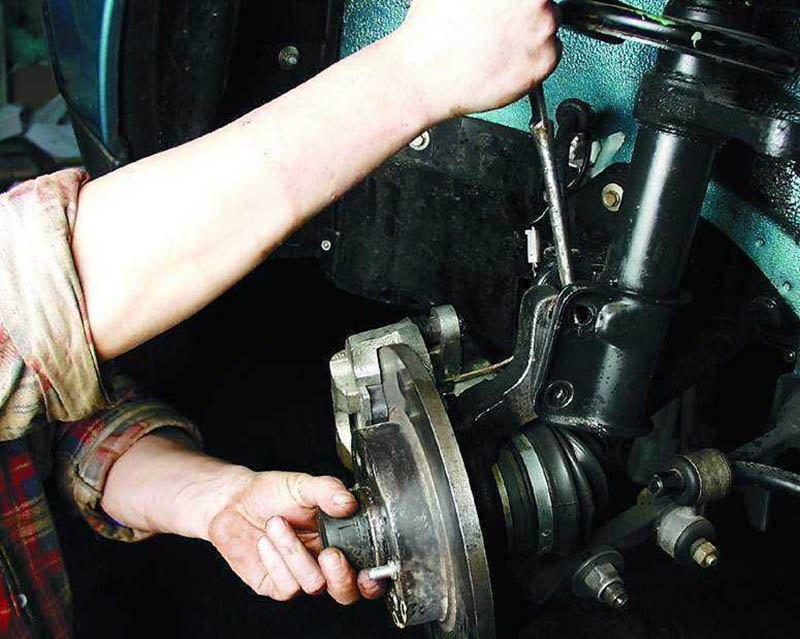

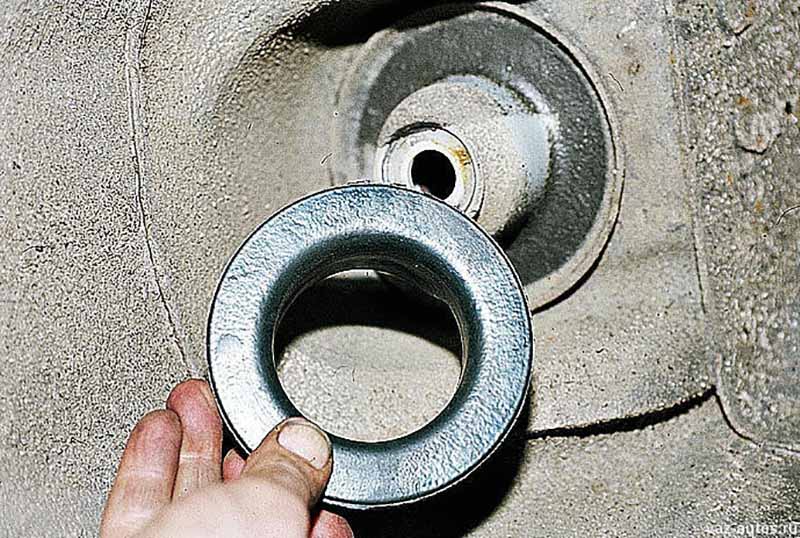

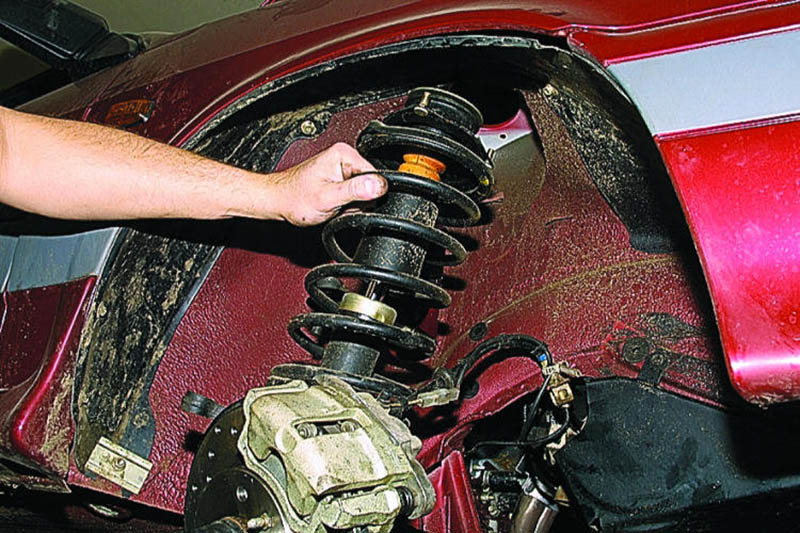

Фото разборки передней подвески

Выбор элементов для поднятия авто

Как правило, для увеличения клиренса подбираются ремонтные пружины, чья высота больше на 1 виток. Это даст прирост дорожного просвета 3—5 см, чего вполне достаточно легковому автомобилю. Есть и другие варианты:

  • выбрать пружины повышенной жёсткости, чтобы машина «не садилась» при загрузке плюс проставки высотой 30 мм;
  • купить комплект проставок вместе с усиленными верхними опорами;
  • использовать штатную пружину с межвитковыми и поднимающими проставками.
Подкладки из резины
Комплект резиновых проставок

Можно применять каждый вариант по отдельности либо в комбинации, главное, — не выходить за пределы 50 мм. А некоторым автомобилям, чей просвет над дорогой и так неплохой, достаточно поднятия 30 мм. Сами проставки изготавливаются из таких материалов:

  1. Детали из резины отличаются низкой ценой, но их срок службы ограничен, поэтому наставки придётся периодически менять.
  2. Полиуретановые изделия прочнее резиновых, но и по стоимости дороже.
  3. Лёгкие проставки из алюминия практически вечны, их хватит на весь срок службы авто.
Полиуретан под пружины
Наставки из полиуретана

Важный момент. Вместе с элементами усиления пружин не забудьте приобрести приспособления для удлинения амортизаторов, иначе их рабочего хода не хватит для гашения колебаний приподнятого кузова. Постоянно находясь в крайнем раскрытом положении, шток разбивает верхнюю часть корпуса амортизатора, отчего последний выходит из строя.

Алюминиевые подставки под пружины
Алюминиевые проставки

Как увеличить: установка новых деталей и сборка

Чтобы поставить элементы, которые вы приобрели для наращивания клиренса автомобиля, нужно действовать в обратной последовательности. Переставьте стяжки на новую пружину, сожмите её и соберите стойку, установив усиленные проставки вместо штатных. При необходимости смонтируйте приспособления для удлинения амортизаторов. Старайтесь чётко и без перекосов вставлять детали на свои места, чтобы высота кузова над землёй оставалась одинаковой в разных точках и не возникало скрипов от неправильно повёрнутых в гнёздах резинок.

Монтаж проставок
Сборка передней стойки с проставками

Совет. Перед монтажом новую пружину стяните приспособлениями, ориентируясь на длину старого элемента. Тогда она свободно встанет на своё место.

Стойка в сборе
Узел в сборе с алюминиевой наставкой

Пользуясь моментом, пока узел разобран, проверьте техническое состояние остальных деталей — подшипников, резиновых втулок и пальцев шаровых опор или наконечников рулевых тяг. Перед установкой верхний опорный подшипник стойки рекомендуется смазать. Премудростей здесь никаких нет, просто собирайте автомобиль в обратном порядке. По окончании обязательно посетите станцию технического обслуживания и откорректируйте развал — схождение, иначе боковой износ скатов неизбежен.

Применение проставок — видео

Поднятие задней части машины

Инсталляция проставок и высоких пружин в заднюю подвеску автомобиля производится таким же образом, как и в переднюю. Даже набор инструментов остаётся неизменным, а съёмник для выпрессовки шаровых пальцев здесь не нужен вовсе. Отличие заключается в порядке разборки ходовой части:

  1. Снимите обшивку багажника либо спинку заднего сиденья, чтобы добраться до верхних креплений стоек.

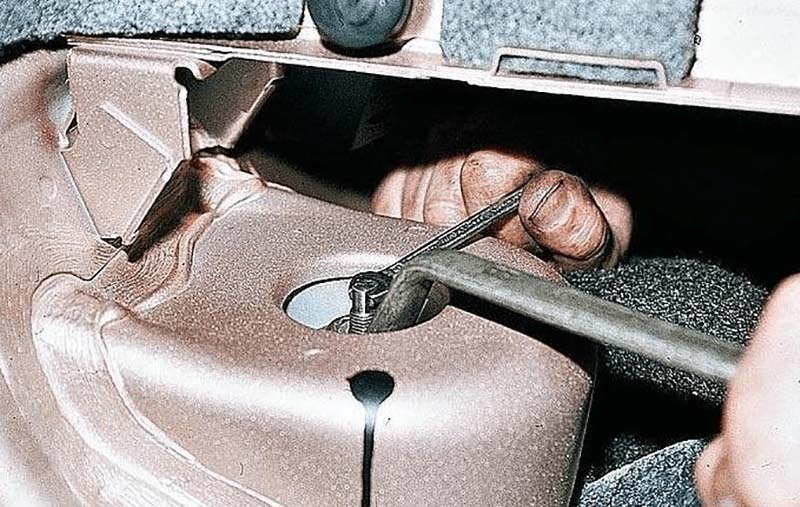

  2. Освободите верхнюю опору стойки, открутив гайку на штоке. Последний необходимо удерживать вторым ключом, чтобы амортизатор не проворачивался.
  3. Поднимите машину домкратом и снимите заднее колесо, после чего опустите кузов на колодку. Домкрат подставьте под ступицу и приподнимите её.

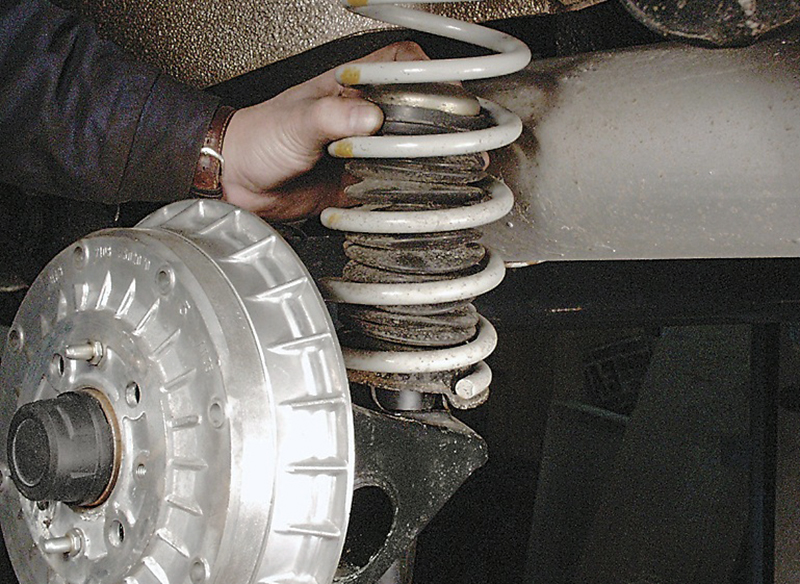

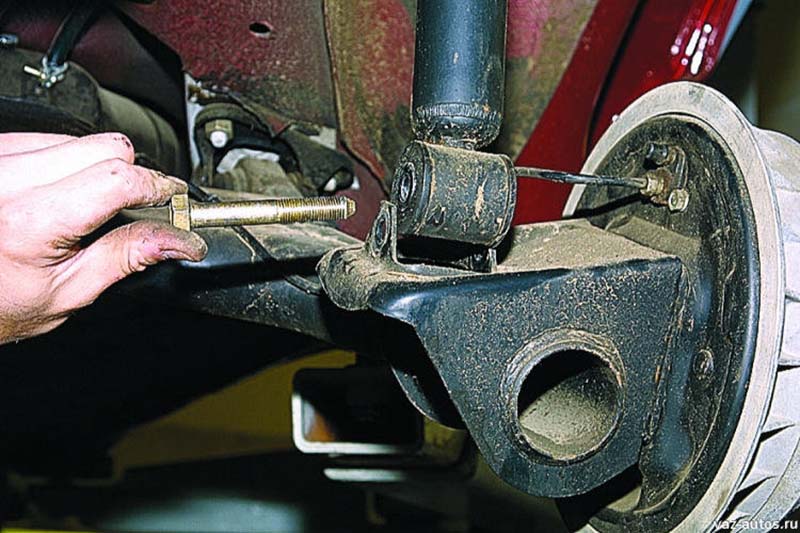

  4. Открутите нижнюю опору стойки и выбейте болты, если они не вынимаются вручную. Извлеките узел в собранном виде из стакана, разберите его и поменяйте штатные проставки с пружиной на усиленные.
Верхнее крепление задней стойки
Крепление задней стойки прячется под обшивкой

Совет. В процессе разборки пользуйтесь аэрозольной смазкой WD-40, помогающей ослабить прикипевшие резьбовые соединения.

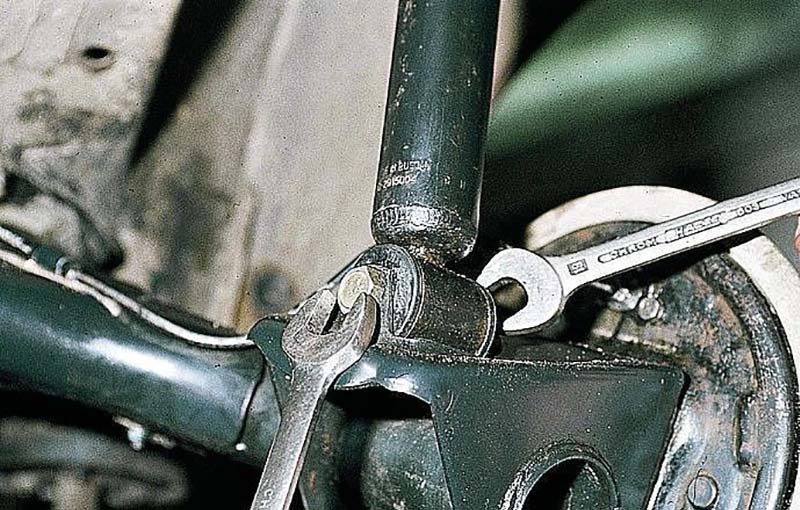

Задняя многорычажная подвеска разбирается по такому же алгоритму, как и передняя: сначала откручивается нижнее крепление амортизатора, потом освобождается нижний рычаг, пружина стягивается и вынимается из гнезда вместе с наставками. При сборке обязательно поставьте удлинители для амортизаторов, чтобы штоку хватало рабочего хода на завышенном кузове.

Удлинитель заднего амортизатора
Проставка для удлинения заднего амортизатора

Как разбирается задняя подвеска — фото

Видеоинструкция по удлинению амортизаторов

Для автомобилиста, хоть раз менявшего стойки на машине своими руками, не составит проблемы увеличить клиренс с помощью проставок и новых пружин. Процедура не подразумевает кардинального вмешательства в конструкцию подвески и не требует применения специального оборудования либо сварки. Возможно, в первые дни после поднятия кузова вам придётся привыкать к небольшим изменениям в поведении авто на дороге и снизить скорость езды. Это закономерные последствия увеличения клиренса, к которым нужно привыкнуть.
